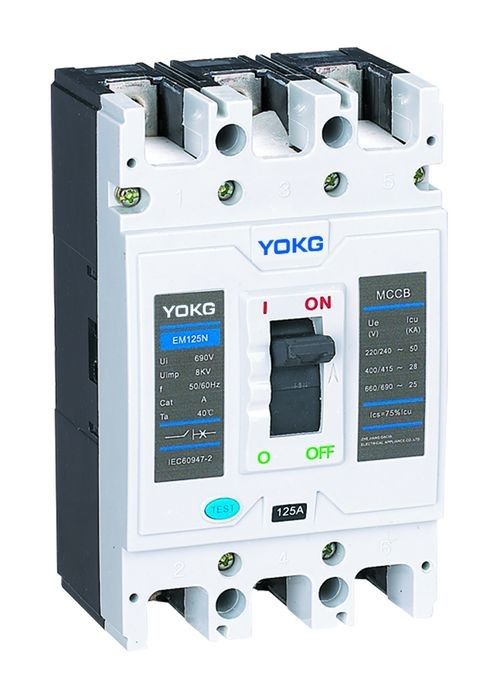

Одиночным поляки отлитые в форму поляком случая автомата защити цепи 3 MCCB 125A 2P 4P
Применение:
Автомат защити цепи случая EM ♦ отлитый в форму серией приложен с с расклассифицированным изолируя напряжением тока 500V, расклассифицировал напряжение тока работы 690V в условии AC (50/60) Hz и используемое для нечастого обмена. MCCB защищает в перегрузке, коротком замыкании, и под ситуацией напряжения тока для защиты прибора системы и силы цепи от повреждения.
♦ MCCB можно разделить в b, n, s, типы h согласно их расклассифицированной ограниченной разрывной мощности короткого замыкания.
♦ MCCB выгодно для своих компактного тела, высокой разрывной мощности, короткого arccasting и главной aseismatic функции.
♦ MCCB имеет функцию изоляции со своей меткой»
«
♦ продукт исполняет с IEC 60947-2, GB14048.2
Нормальные условия installtion:
Высота ♦ над уровнем моря: ≤2000m
Температура ♦ окружающая средняя: ≤+40℃, ≥5℃
♦ оно может вытерпеть влияние влажного воздуха и влияние тумана соли, тумана масла и бактерий тумана.
♦ в месте в пределах midium без опасности взрыва и без корозии коробки металла, повреждения газов изоляции
и проводная пыль
♦ отсутствие повреждения дождя и снега
Степень загрязнения ♦: 3
Задействуя характеристика:
| Расклассифицированное задействуя течение (a) | E-магнитное задействуя течение (a) | Примечания | ООН-работа 1.05In (холодная) продолжительность (h) |
ООН-работа 1.30In (горячая) продолжительность (h) |
| 10≤In≤63 | 10In x (1±20%) | Тип распределения | ≥1 | ≤1 |
| 63≤In≤100 | 10In x (1±20%) | Тип распределения | ≥2 | ≤2 |
| 100≤In≤800 | 5In x (1±20%) 10In x (1±20%) |
Тип распределения | ≥2 | |
| 10≤In≤800 | 12In x (1±20%) | тип Мотор-защиты | ООН-работа 1.0In (холодная) продолжительность (h) |
ООН-работа 1.20In (горячая) продолжительность (h) |
| ≥2 | ≤2 |
Спецификации:
| Поляки | 1P, 2P, 3P, 4P | |
| Электрическая спецификация | ||
| Расклассифицированный уровень рамки настоящее Inm (a) | 125 | |
| Расклассифицированное настоящее (a) внутри | 16,20,25,32,40,50,63,80,100,125 | |
| Rated изолировал напряжение тока Ui (AC v) Ui | 690 | |
| Расклассифицированный импульс выдерживает напряжение тока (v) Uimp | 6000 | |
| Напряжение тока работы Ue Rated (AC v) | 400/415 | |
| Тип ломать | B | N |
| Rated ограничивал разрывную мощность Icu короткого замыкания (kA) | 20 | 25 |
| Разрывная мощность Icu короткого замыкания Rated работая (kA) | 15 | 19 |
| Функция изоляции | ||
| Значение срока службы механическое стандартное | 10000 | |
| (O-C) электрическое стандартное значение | 2000 | |
| Соединение и установка | ||
| Степень защиты Все стороны | IP40 | |
| Терминал проводки | IP20 | |
| Связывать проволокой собрание | Фронт/заднее | |
| Вставляемое собрание | □ | |
| Проводка Придавайте заостренную форму собрание | - | |
| Разрядное расстояние (mm) | 0, ≤50 | |
| Размеры (mm) L | 150 | |
| W |
62/92 | 122 |
| (W x h x l) H | 72 | |
