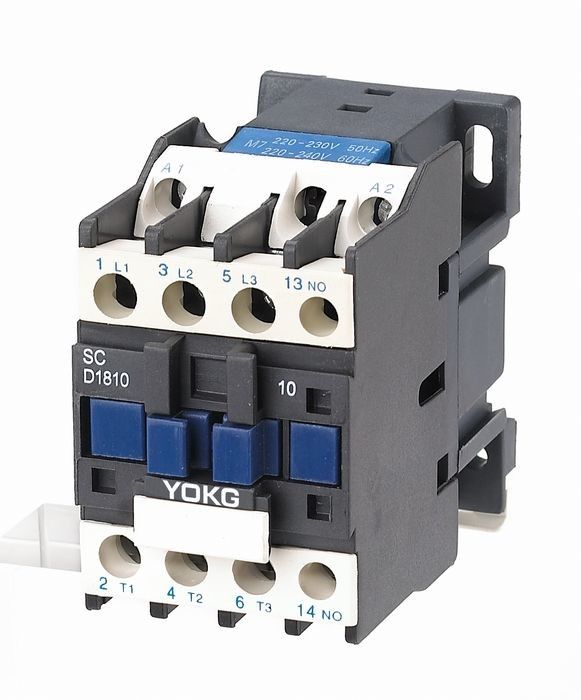

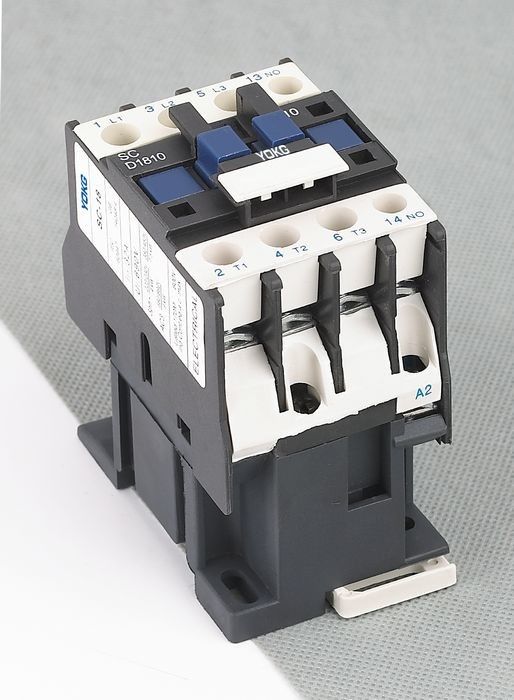

Контактор черноты контактора 20A 690V 3poles AC серии SC YOKG электрический
Применение:
Контакторы AC серии SC главным образом использованы для напряжения тока 50Hz/60Hz.rated AC до 660V и расклассифицированного течения до 95A для удаленного переключателя, ломать и частого начала, контролируя мотор AC. Кроме того, контактор может подействовать как контактор задержки по времени, реверзибельный контактор, стартер звезд-перепада добавлением аксессуаров как добавление модульного вспомогательного набора контакта. Голова задержки по времени воздуха, механический механизм блокировки, etc. кроме того, он смог подействовать как электромагнитный стартер сразу штепсельной вилкой термального реле.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Основные параметры и техническое представление:
| Тип | SC18 | ||
| Расклассифицированное нагревая течение (a) | 32 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | ||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | ||
| Rated делая емкость | 10le | ||
| Расклассифицированная разрывная мощность | 8le | ||
| Поляки | 3 | ||
| Вспомогательный контакт | NO/NC | ||
| Кратковременный выдержите течение (a) | 10S | 144 | |
| Течение Rated работая (a) | 380V | AC-3 | 18 |
| AC-4 | 7,7 | ||
| 660V | AC-3 | 12 | |
| AC-4 | 3,8 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V | 4 | |
| 380V | 7,5 | ||
| 660V | 10 | ||
| Частота деятельности (times/h) | Электрическая жизнь | AC-3 | 1200 |
| AC-4 | 300 | ||
| Механическая жизнь | 3600 | ||
| Электрическая жизнь (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Механическая жизнь (10000/times) | 1000 | ||
| Оборудованный тип взрывателя | RT16-32 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | |
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | |
| Выпускать | (20%~75%) мы -5℃ | ||
| Средняя мощность катушки Ac (VA) | Начало | 70 | |
| Держать | 8 | ||
| Класс энергетического коэффициента полезного действия | класс 3 | ||
| Термальная потеря (w) | 2~3 | ||
| Время возбуждения (госпожа) | Конец | 12~25 | |
| Перерыв | 5~20 | ||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1.5~6 |
| 2 ручки | 1.5~6 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~6 | |
| 2 ручки | 1~4 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1.5~6 | |
| 2 ручки | 1.5~6 | ||
| Размер сборочного винта | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | ||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 |
| 2 ручки | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | |
| 2 ручки | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | |
| 2 ручки | 1~4 | ||
| Размер сборочного винта | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 |
||
Модель и причастность:
Условие деятельности и установки:
Температура окружающего воздуха: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;
Высота: ≤ 2000m;
Условие воздуха: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;
Степень загрязнения: Класс 3
Категория установки: III
Степень защиты: IP20
Условие установки: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Его можно установить с вспомогательными контактами блоком, реле времени и настоящ-ограниченным блоком контактов, и термальным реле, тогда для того чтобы быть другими производными продуктами;
Этот контактор серии имеет небольшой том, облегченный, меньше потери электропитания, длинную жизнь и сейф и надежности etc;
Контактор можно оборудовать с вспомогательным контактом 1NO или вспомогательным контактом 1NC (более менее чем 32A), и контактом 1NO вспомогательным contact+1NC вспомогательным (больше чем 40A). К тому же, его можно оборудовать с вспомогательным блоком контактора F4 (2blocks или 4blocks);
В дополнение к винту пользы, который нужно установить, контактор можно затянуть со стандартным устанавливая рельсом 35mm (sc09~95) и стандартным устанавливая рельсом 75mm (SC40~95)
Размер установки:
| Максимальное | B максимальный | C максимальный | a | b | ∅ |
| 47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
