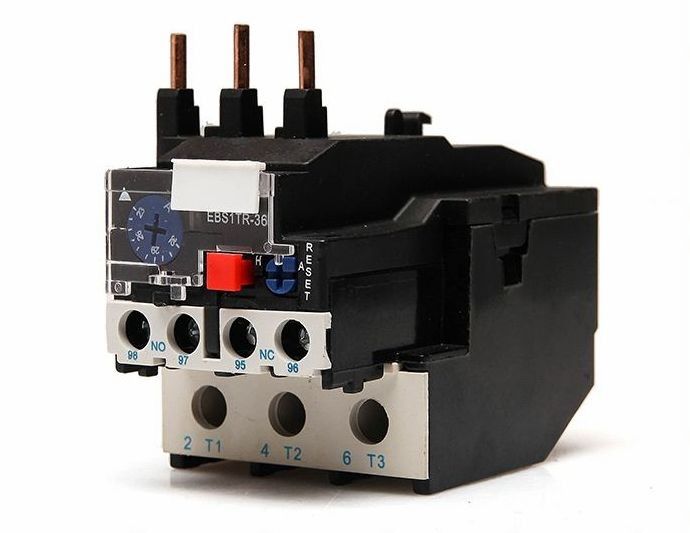

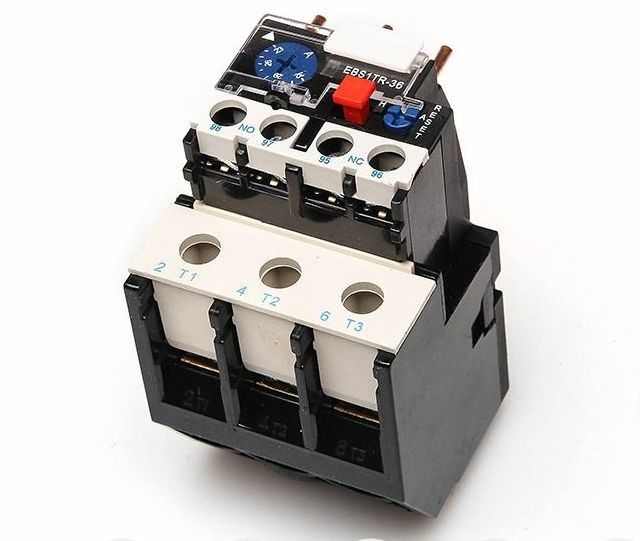

реле предохранения от перегрузки 30A 50A 80amp LR2-D33 термальное
Применение:
Реле серии LR2-D термальное можно использовать в цепи 50Hz или 60Hz, расклассифицированное напряжение тока 660V изоляции, расклассифицировало настоящее 0.1-93A для защиты перерыва участка когда электрический двигатель перегрузка.
Реле имеет различные механизм и компенсацию влияния температуры & может быть pluged в контакторе AC серии HC-D. Это самое предварительное термальное реле в девяностых годах в мире.
Спецификации:
Параметр ♦ основной основной цепи:
Расклассифицированное напряжение тока 660V изоляции
Rated работая настоящее 25,36,93A отдельно
Уплотнение регулятора расклассифицированных устанавливая течения и установки
Течение термального компонента
Цепь ♦ вспомогательная
Одна пара контакта НИКАКОГО и NC с электрической изоляцией
Расклассифицированная частота 50-60Hz
Используйте группу, расклассифицированное напряжение тока работы, назначайте термальное настоящее и расклассифицированное течение
| Тип | Течение Rated работая | Термальный компонент | ||
| термального реле | Расклассифицированное настоящее (a) | Расклассифицированный или масштаб расклассифицированного течения (a) | ||
| LR2-D13 | 25 | LR2-D1301 | 0,2 | 0.10-0.16 |
| LR2-D1302 | 0,3 | 0.16-0.25 | ||
| LR2-D1303 | 0,4 | 0.25-0.40 | ||
| LR2-D1304 | 0,6 | 0.40-0.63 | ||
| LR2-D1305 | 1,0 | 0.63-1.0 | ||
| LR2-D1306 | 1,6 | 1.0-1.6 | ||
| LR2-D13X6 | 2,0 | 1.25-2.0 | ||
| LR2-D1307 | 2,5 | 1.6-2.5 | ||
| LR2-D1308 | 4,0 | 2.5-4.0 | ||
| LR2-D1310 | 6,0 | 4.0-6.0 | ||
| LR2-D1312 | 8,0 | 5.5-8.0 | ||
| LR2-D1314 | 10,0 | 7.0-10.0 | ||
| LR2-D1316 | 13,0 | 9.0-13.0 | ||
| LR2-D1321 | 18,0 | 12.0-18.0 | ||
| LR2-D1322 | 25,0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32,0 | 23.0-32.0 |
| LR2-D2355 | 36,0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32,0 | 23.0-32.0 |
| LR2-D3355 | 40,0 | 30.0-40.0 | ||
| LR2-D3357 | 50,0 | 37.0-50.0 | ||
| LR2-D3359 | 65,0 | 48.0-65.0 | ||
| LR2-D3361 | 70,0 | 55.0-70.0 | ||
| LR2-D3363 | 90,0 | 63.0-80.0 | ||
| LR2-D3365 | 93,0 | 80.0-93.0 | ||
План & размер устанавливать:
