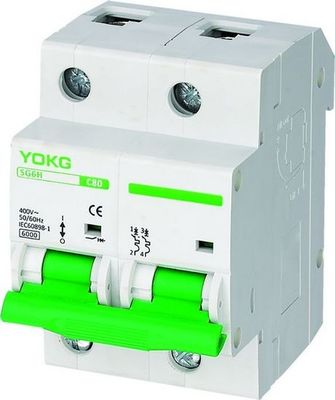

125A миниатюрный поляк MCB поляков 4 автомата защити цепи SG6H 6KV 1pole 2P 3
Применение:
Предохранение от короткого замыкания ♦
Функция изоляции ♦
♦ перегружает защиту
Функция индикации ♦ положения контакта
♦ поддерживает установку Din-рельса 35mm
Входящий поддержки ♦ верхний и нижний общительный связывая проволокой тип, или нижний входящий и верхний общительный связывая проволокой тип
♦ способное для того чтобы выбрать электрические аксессуары и достигнуть далекую индикацию условия MCB; задействовать ломать, закрытых, и недостатка
♦ способное для того чтобы выбрать электрические аксессуары и осуществить предохранение от недонапряжения и перенапряжения MCB и далекого отпуска шунта
Спецификации:
| Поляки | 1P, 2P, 3P, 4P |
| Электрическая спецификация | |
| Расклассифицированное настоящее (a) внутри | 63~125 |
| Расклассифицированная частота (Hz) | 50/60 |
| Напряжение тока работы Rated (v) Ue | 1P: 230/400~, 2/3/4P: 400~ |
| Rated изолированное напряжение тока (v) Ui | 500 |
| Импульс выдерживает напряжение тока (KV) Uimp | 6 |
| Расклассифицированный Icn разрывной мощности короткого замыкания (KA) |
6 |
| Мгновенный задействуя тип | B, C, D |
| Максимальное напряжение тока работы Umax | 440 |
| Минимальное напряжение тока работы Umin | 12 |
| Напряжение тока испытания прочности изоляции (kv) | 2 |
| Значение срока службы механическое стандартное | 1500 (In=63A, 80A, 100A) 1000 (In=125A) |
| (O-C) электрическое стандартное значение | 8500 (In=63A, 80A, 100A) 7000 (In=125A) |
| Контроль и индикация: | |
| Отпуск шунта (SHT) | Опционный |
| Отпуск недонапряжения (UVT) | Опционный |
| Вспомогательный контакт (ВСПОМОГАТЕЛЬНЫЙ) | Опционный |
| Контакт сигнала тревоги (ALT) | Опционный |
| Индикатор положения контакта | Дефолт |
| Индикация недостатка | Никакие |
| Соединение и установка: | |
| Температура окружающей среды (с ежедневным average≤35℃) | -5℃~+40℃ |
| Степень защиты все стороны | IP40 |
| Терминал соединения | IP20 |
| Провод (㎟) | 50 |
| Шинопровод (㎟) | - |
| Установка | Кабель |
| Степень загрязнения | 2 |
| Сошлите на температуру для устанавливать термального элемента (℃) | 30 |
| Температура хранения (℃) | -25℃~+70℃ |
| Затягивать вращающий момент | 3,5 |
| Соединение | Верхний и нижний |
| Размеры (mm) a (1P/2P/3P/4P) | 26.9/53.8/80.7/107.6 |
 b (1P/2P/3P/4P) |
83/83/83/83 |
| (WxHxL) c (1P/2P/3P/4P) | 78.5/78.5/78.5/78.5 |
Преимущества продукта:
1. Прозодежда красива с холеной и ровной линией.
2. Легкий для того чтобы различить с другими цветами различных спецификаций
3. Удобный работать
4. Разрывная мощность короткого замыкания продуктов может быть 6KA
Мгновенная задействуя характеристика:
Автомат защити цепи SB6 конструирован для защиты распределения и групповых цепей, имеющ различную нагрузку;
Кривая b ♦----Прибор не должен работать в 0,1 секундах на течении 3 внутри; на течении 5 в работать в чем 0.1S
Кривая c ♦---- Прибор не должен работать в 0,1 секундах на течении 5 внутри; на течении 10 в работать в чем 0.1S
Кривая d ♦---- Прибор не должен работать в 0,1 секундах на течении 10 внутри; на течении 20 в работать в чем 0.1S
Характеристики перегрузок по току работая:
| Нет. | Расклассифицированное течение отпуска (a) | Начальное состояние | Течение теста | Определенное время | Приведите быть полученным | Примечания |
| 1 | 1~63 | государство кода | 1,13 внутри | ≤ 1h t | Не-отключение | |
| 2 | 1~63 | на предыдущем тесте | 1,45 внутри | t < 1h | отключение | устанавливать настоящий до определенного значения устойчиво в 5s |
| 3 | В ≤ 32 | государство кода | 2,55 внутри | 1s <t <60s | отключение | |
| В > 32 | государство кода | 2,55 внутри | 1s <t <120s | отключение | ||
| 4 | 1~63 | государство кода | 3 внутри | t ≤0.1s | Не-отключение | Тип b |
| 1~63 | государство кода | 5 внутри | t <0.1s | отключение | Тип b | |
| 1~63 | государство кода | 5 внутри | t ≤0.1s | Не-отключение | Тип c | |
| 1~63 | государство кода | 10 внутри | t <0.1s | отключение | Тип c | |
| 1~63 | государство кода | 10 внутри | t ≤0.1s | Не-отключение | Тип d | |
| 1~63 | государство кода | 20 внутри | t <0.1s | отключение | Тип d |

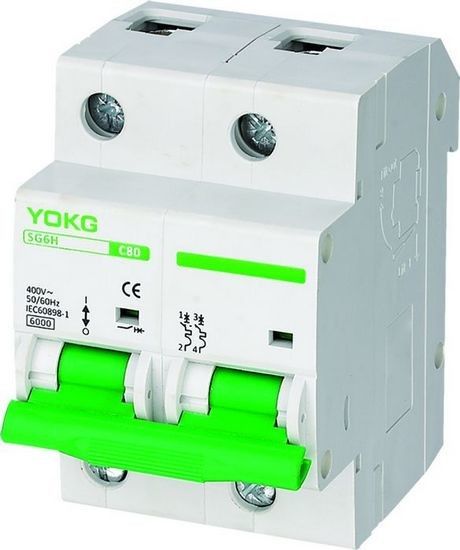

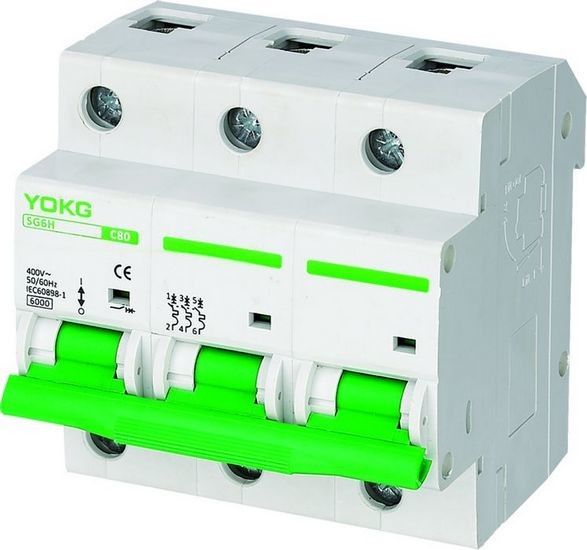

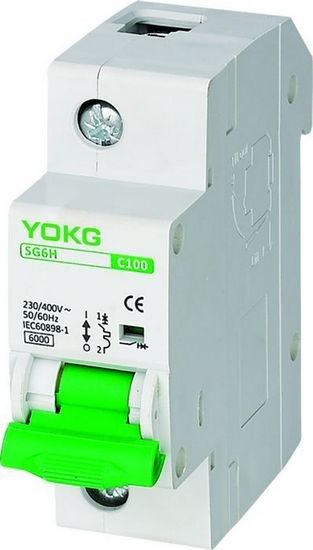

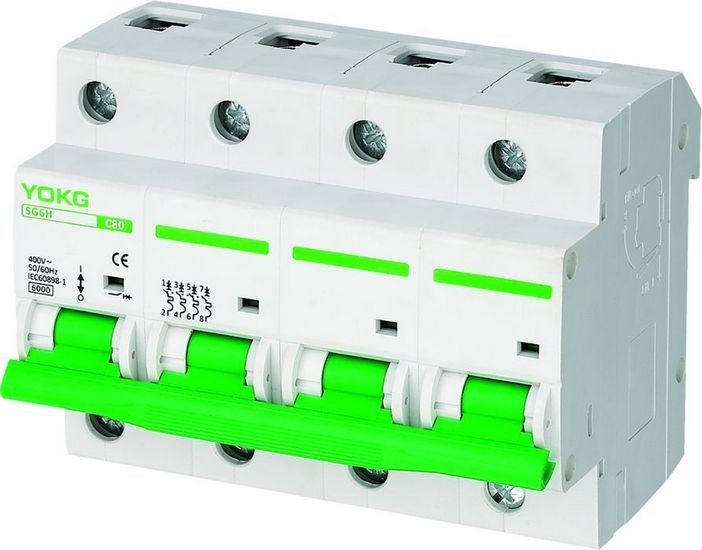

Число поляков:
Размеры:
