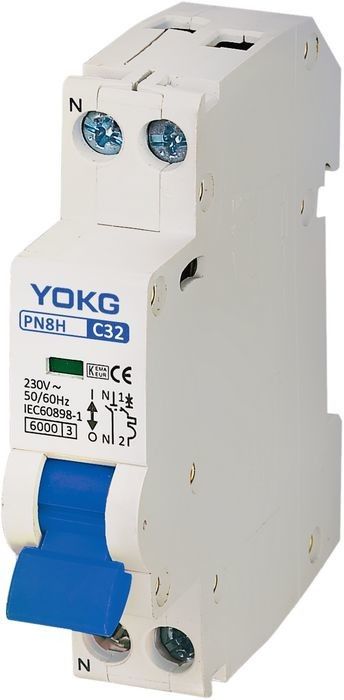

Автомат защити цепи выключателей MCB 1P+N 40amp 4Kv защиты сети мини
Применение:
Предохранение от короткого замыкания ♦
Функция изоляции ♦
♦ перегружает защиту
Функция индикации ♦ положения контакта
♦ поддерживает установку Din-рельса 35mm
♦ соответствующее для промышленного, коммерчески, высотного здания и гражданской защиты сети резиденций.
Мгновенная задействуя характеристика:
Автомат защити цепи PB8 конструирован для защиты распределения и групповых цепей, имеющ различную нагрузку;
Кривая b ♦----Прибор не должен работать в 0,1 секундах на течении 3 внутри; на течении 5 в работать в чем 0.1S
Кривая c ♦---- Прибор не должен работать в 0,1 секундах на течении 5 внутри; на течении 10 в работать в чем 0.1S
Кривая d ♦---- Прибор не должен работать в 0,1 секундах на течении 10 внутри; на течении 20 в работать в чем 0.1S
Характеристики перегрузок по току работая:
| Нет. | Расклассифицированное течение отпуска (a) | Начальное состояние | Течение теста | Определенное время | Приведите быть полученным | Примечания |
| 1 | 1~63 | государство кода | 1,13 внутри | ≤ 1h t | Не-отключение | |
| 2 | 1~63 | на предыдущем тесте | 1,45 внутри | t < 1h | отключение | устанавливать настоящий до определенного значения устойчиво в 5s |
| 3 | В ≤ 32 | государство кода | 2,55 внутри | 1s <t <60s | отключение | |
| В > 32 | государство кода | 2,55 внутри | 1s <t <120s | отключение | ||
| 4 | 1~63 | государство кода | 3 внутри | t ≤0.1s | Не-отключение | Тип b |
| 1~63 | государство кода | 5 внутри | t <0.1s | отключение | Тип b | |
| 1~63 | государство кода | 5 внутри | t ≤0.1s | Не-отключение | Тип c | |
| 1~63 | государство кода | 10 внутри | t <0.1s | отключение | Тип c | |
| 1~63 | государство кода | 10 внутри | t ≤0.1s | Не-отключение | Тип d | |
| 1~63 | государство кода | 20 внутри | t <0.1s | отключение | Тип d |
Число поляков:
Размеры:
Спецификации:
| Поляки | 1P+N |
| Электрическая спецификация | |
| Расклассифицированное настоящее (a) внутри | 1-40 |
| Расклассифицированная частота (Hz) | 50/60 |
| Напряжение тока работы Rated (v) Ue | 230 |
| Rated изолированное напряжение тока (v) Ui | 400 |
| Импульс выдерживает напряжение тока (KV) Uimp | 4 |
| Расклассифицированный Icn разрывной мощности короткого замыкания (KA) | 6 |
| Мгновенный задействуя тип | B, C, D |
| Максимальное напряжение тока работы Umax | 240 |
| Минимальное напряжение тока работы Umin | - |
| Напряжение тока испытания прочности изоляции (kv) | 2 |
| Значение срока службы механическое стандартное | 10000 |
| (O-C) электрическое стандартное значение | 4000 |
| Соединение и установка: | |
| Температура окружающей среды (с ежедневным average≤35℃) | -5℃~+40℃ |
| Степень защиты все стороны | IP40 |
| Терминал соединения | IP20 |
| Провод (㎟) | 10 |
| Шинопровод (㎟) | - |
| Установка | Кабель |
| Степень загрязнения | 2 |
| Сошлите на температуру для устанавливать термального элемента (℃) | 30 |
| Температура хранения (℃) | -25℃~+70℃ |
| Затягивать вращающий момент | 2,5 |
| Соединение | Верхний и нижний |
| Размеры (mm) a (1P/2P/3P/4P) | 17,5 (1P+N) |
| b (1P/2P/3P/4P) |
87 (1P+N) |
| (WxHxL) c (1P/2P/3P/4P) | 77,5 (1P+N) |
Пакет и доставка:
Сертификаты:
вопросы и ответы:
1. Смог я иметь цены ваших продуктов?
Хорошо радушный. Пожалуйста чувствуйте, что свободно отправить нами любое дознание. Вы получите наш ответ в 24 часах.
2. Можем мы напечатать наши логотип/вебсайт/название фирмы на продуктах?
Да, OEM и ODM доступны.
3. Что время выполнения для регулярного заказа?
7-15 дней для количества заказа более менее чем 2000pcs. Для больше количества, мы можем обсудить о нем.
4. Вы проверяете законченное - продукты?
Наши продукты само-осмотр 100% и испытывать перед паковать.
5. Как об условиях оплаты?
депозит 30%, баланс оплаты остатков против экземпляра B/L.
