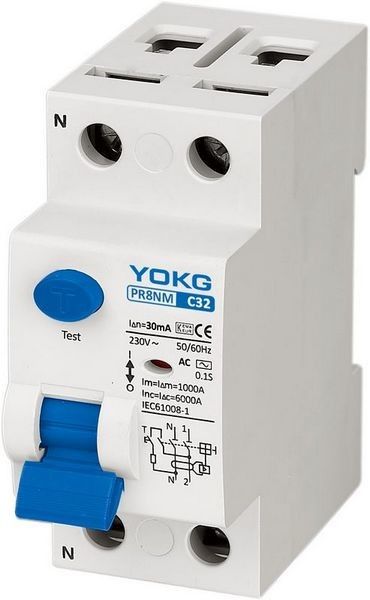

Электромагнитный автомат защити цепи протектора PR8NM 6kA RCBO 16-100A утечки
Электромагнитный автомат защити цепи имеет после Advatages:
1. Электрические контуры контроля
2. Защитите людей против косвенных контактов и дополнительной защиты против непосредственных контактов
3. Защитите установки против опасности пожара должной к недостаткам изоляции
4. Остаточные настоящие автоматы защити цепи использованы в снабжении жилищем, обслуживающем секторе и индустрии
5. Установка Din-рельса поддержки 35mm
Задействуя чувствительность:
мамы ♦ 30--дополнительная защита против непосредственного контакта
♦ 100mA--скоординированный с системой земли согласно формуле In<50/R, для того чтобы обеспечить защиту против косвенных контактов
♦ 300mA, защита против косвенных контактов, также мы опасность пожара
Спецификации:

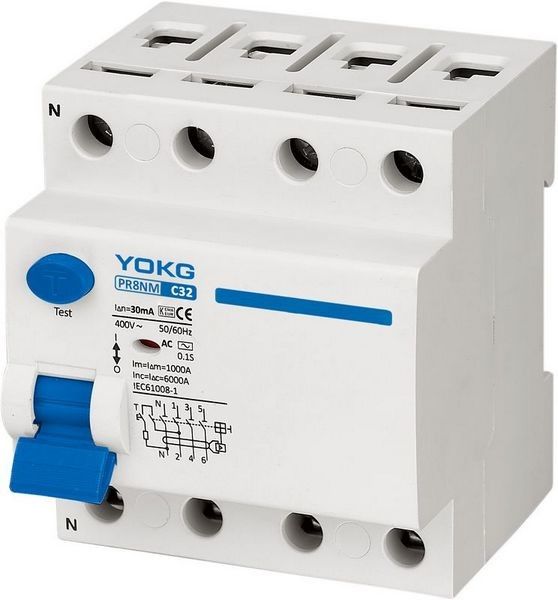

Поляки | 2P, 4P |
Электрическая спецификация | |
Расклассифицированное настоящее (a) внутри | 16-100A |
Напряжение тока работы Rated (v) Ue | 2P: 230, 4P: 400 |
Rated изолированное напряжение тока (v) Ui | 500 |
Импульс выдерживает напряжение тока (kV) Uimp | 6 |
Расклассифицированная разрывная мощность короткого замыкания (kA) Inc/In△ | 6 |
Расклассифицированное остаточное настоящее (мамы) внутри△ | 10,30,100,300 |
Расклассифицированные остаточные делать и разрывная мощность (a) Im△ | 1000 |
остаточный настоящий работая тип | AC, AC+S, A, A+S |
остаточный настоящий тип защиты | Электромагнитный |
Напряжение тока испытания прочности изоляции (kV) | 2,5 |
Значение срока службы механическое стандартное | 4000 |
(O-C) электрическое стандартное значение | 2000 |
Контроль и индикация | |
Отпуск шунта (SHT) | НИКАКИЕ |
Отпуск недонапряжения (UVT) | НИКАКИЕ |
Вспомогательный контакт (ВСПОМОГАТЕЛЬНЫЙ) | НИКАКИЕ |
Индикатор положения контакта | НИКАКИЕ |
Индикация недостатка | ДЕФОЛТ |
Соединение и установка | |
Температура окружающей среды (с ежедневным средним числом ≤35℃) | -5℃ | +40℃ |
Степень защиты все стороны | IP40 |
терминал соединения | IP20 |
Провод (m㎡) | 35 |
Шинопровод (m㎡) | 35 |
Установка | Кабель/шинопровод |
Сошлите на температуру для устанавливать термального элемента | 30 |
Степень загрязнения | 2 |
Температура хранения (℃) | -25℃ | +70℃ |
Соединение | Верхняя часть |
Размеры (mm) a (2P/4P) | 36/72 |
b (2P/4P) | 84/84 |
c (2P/4P) | 79.5/79.5 |
Выбор:
Форма волны ♦ обнаруженная
Тип AC ♦
♦ тип
RCCB для которого задействовать обеспечил для остаточных синусоидальных переменных токов и остаточных пульсируя направленных токов, ли внезапно прикладной или замедляющ поднимать, символ
Задействуя время:
♦ мгновенное: Мгновенный задействовать можно обеспечить (без задержки по времени)
Задержка короткого периода времени ♦: Любой задействовать можно обеспечить по крайней мере 10ms
♦ выборочное: Обеспечена полная дискриминация с неселективным RCD помещенным по потоку.
Схема коммутаций:
Диаграмма линии распределения:
