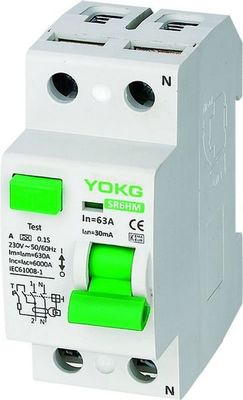

Электромагнитный протектор SR6HM RCCB 16-63A утечки в 2P, 4 поляках
Функция:
Электрические контуры управлением ♦
♦ защищает людей против косвенных контактов и дополнительной защиты против непосредственных контактов
♦ защищает установки против опасности пожара должной к недостаткам изоляции
Автоматы защити цепи ♦ остаточные настоящие использованы в снабжении жилищем, обслуживающем секторе и индустрии
♦ поддерживает установку Din-рельса 35mm
Выбор:
Форма волны ♦ обнаруженная
Тип AC ♦
RCCB которое задействовать обеспечивают для остаточных синусоидальных переменных токов, ли внезапно прикладной или медленно поднимающ, символ
♦ тип
RCCB для которого задействовать обеспечил для остаточных синусоидальных переменных токов и остаточных пульсируя направленных токов, ли внезапно прикладной или замедляющ поднимать, символ
Задействуя чувствительность:
мамы ♦ 30--дополнительная защита против непосредственного контакта
♦ 100mA--скоординированный с системой земли согласно формуле In<50/R, для того чтобы обеспечить защиту против косвенных контактов
♦ 300mA, защита против косвенных контактов, также мы опасность пожара
Задействуя время:
♦ мгновенное
Оно обеспечивает мгновенный задействовать (без задержки по времени)
Задержка короткого периода времени ♦
Оно обеспечивает любой задействовать по крайней мере 10ms
♦ выборочное
Оно обеспечивает полную дискриминацию с неселективным RCD помещенным по потоку
Схема коммутаций:
Диаграмма линии распределения:
Прибор:
Спецификации:
| Поляки | 2P, 4P |
| Электрическая спецификация | |
| Расклассифицированное настоящее (a) внутри | 16-63A |
| Напряжение тока работы Rated (v) Ue | 2P: 230, 4P: 400 |
| Rated изолированное напряжение тока (v) Ui | 500 |
| Импульс выдерживает напряжение тока (kV) Uimp | 6 |
| Расклассифицированная разрывная мощность короткого замыкания (kA) Inc/In△ | 6 |
| Расклассифицированное остаточное настоящее (мамы) внутри△ | 10,30,100,300 |
| Расклассифицированные остаточные делать и разрывная мощность (a) Im△ | 500 (≤50A), 630 (63A) |
| остаточный настоящий работая тип | AC, A |
| остаточный настоящий тип защиты | Электромагнитный |
| Напряжение тока испытания прочности изоляции (kV) | 2,5 |
| Значение срока службы механическое стандартное | 4000 |
| (O-C) электрическое стандартное значение | 2000 |
| Контроль и индикация | |
| Отпуск шунта (SHT) | НИКАКИЕ |
| Отпуск недонапряжения (UVT) | НИКАКИЕ |
| Вспомогательный контакт (ВСПОМОГАТЕЛЬНЫЙ) | НИКАКИЕ |
| Индикатор положения контакта | НИКАКИЕ |
| Индикация недостатка | ДЕФОЛТ |
| Соединение и установка | |
| Температура окружающей среды (с ежедневным средним числом ≤35℃) | -5℃ | +40℃ |
| Степень защиты все стороны | IP40 |
| терминал соединения | IP20 |
| Провод (m㎡) | 16 |
| Шинопровод (m㎡) | 25 |
| Установка | Кабель/шинопровод |
| Сошлите на температуру для устанавливать термального элемента | 30 |
| Степень загрязнения | 2 |
| Температура хранения (℃) | -25℃ | +70℃ |
| Соединение | Верхний и нижний |
| Размеры (mm) a (2P/4P) | 35/70 |
| b (2P/4P) | 81/81 |
| c (2P/4P) | 77.5/77.5 |
