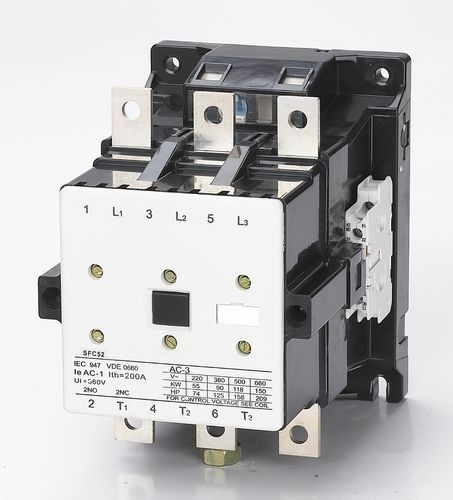

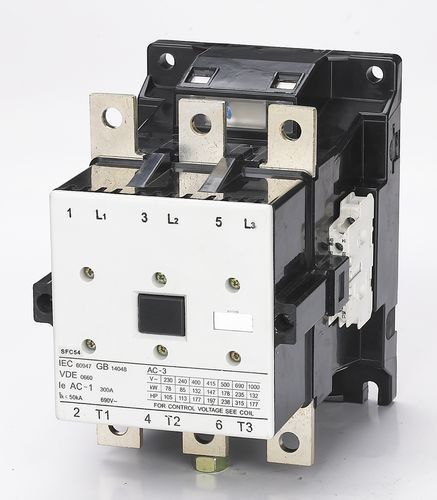

OEM цена по прейскуранту завода-изготовителя поляка 2NO+2NC контактора 3 AC 50/60 Hz 210A 300A 400A 550A
Применение:
Контактор AC серии SFC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного напряжения тока изоляции 690V, и расклассифицированного течения от 9A к 475A на расклассифицированном напряжении тока работы 380V в типе применения AC-3, и использован для международных соединения и ломать цепи. Контактор соответствующий в частых начале и контроле мотора AC.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Основные параметры и техническое представление:
| Тип | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| Расклассифицированное нагревая течение (a) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | |||||||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | |||||||
| Rated делая емкость | 10le | |||||||
| Расклассифицированная разрывная мощность | 8le | |||||||
| Поляки | 3 | |||||||
| Вспомогательный контакт | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Кратковременный выдержите течение (a) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Течение Rated работая (a) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Controllable сила мотора (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Частота деятельности (times/h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Электрическая жизнь (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Механическая жизнь (10000/times) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Привлекающ допуск напряжения тока деятельности катушки (AC) | (85%~110%) мы +40℃ | |||||||
| Привлекать потребление мощности катушки | Держать (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Приемистость (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Течение вспомогательного контакта обычное термальное (a) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Вспомогательным расклассифицированное контактом напряжение тока изоляции (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Вспомогательный контакт расклассифицировал работу настоящую (a) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Условие деятельности и установки:
Температура окружающего воздуха ♦: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;
Высота ♦: ≤ 2000m;
Условие воздуха ♦: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;
Степень загрязнения ♦: Класс 3
Категория установки ♦: III
Степень предохранения от ♦: IP20
Условие установки ♦: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion ♦: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Дизайн безопасности ♦ против удара током, безопасный и надежный
Заключено ♦ особенность небольшого тома, облегченной, образовывая дугу камеры, небольшое электрическое разрядное расстояние
♦ дуг-туша конструкция романна, ссадина контактов небольшое, с длинной электрической жизнью
♦ деятельность магнита что много преимуществ как хорошая надежность, устойчивый удар, преимущества tiredness и так далее значительные
♦ контакт имеет 2 пары нормальное открытого и близкий вспомогательный контакт, к тому же, может быть установленными более вспомогательными контактами
♦ исключает для того чтобы затянуть с винтами, контактором можно затянуть со стандартным устанавливая рельсом 35mm длиной
Размер возникновения и установки:
Размер установки:
| Тип | Максимальное | B максимальный | C максимальный | a | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7,0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9,0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9,0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9,0 |
