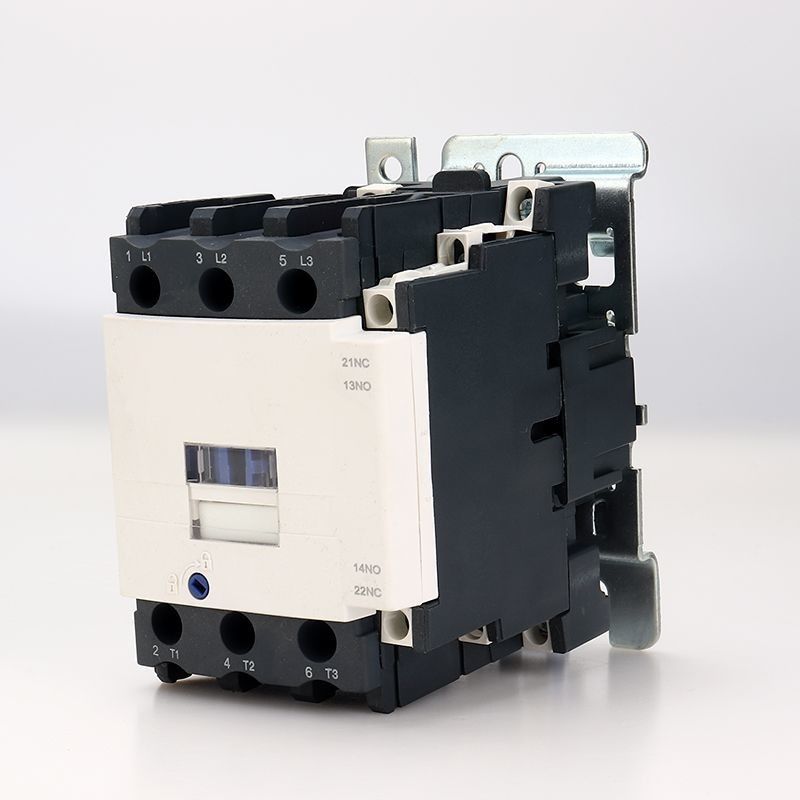

Контактор 3 поляков 60 Amp не расклассифицировал напряжение тока 220V 380vac 1 катушки напряжения тока 660V НЕ или 1 NC
Генерал:
|
Название продукта: |
Контакторы AC магнитные |
|
Модель: |
Серия SC1 |
|
Место происхождения |
Вэньчжоу, Китай |
|
Фирменное наименование |
YOKG |
|
Расклассифицированное напряжение тока: |
AC 230V-690V |
|
Расклассифицированная частота: |
50Hz/60Hz |
|
Количество поляков: |
3P+NO/NC |
|
Расклассифицированное течение: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Исполнительные стандарты: |
IEC 60947-4 |
|
Установка: |
Установка рельса/винта Din |
|
Применение |
Управление мотора AC |
Основные параметры и техническое представление:
| Тип | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Расклассифицированное нагревая течение (a) | 50 | 60 | 80 | 110 | 110 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | ||||||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | ||||||
| Rated делая емкость | 10le | ||||||
| Расклассифицированная разрывная мощность | 8le | ||||||
| Поляки | 3 | ||||||
| Вспомогательный контакт | 1NO + 1NC | ||||||
| Кратковременный выдержите течение (a) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Течение Rated работая (a) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V/230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V/400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| Частота деятельности (times/h) | Электрическая жизнь | 600 | |||||
| Механическая жизнь | 3600 | ||||||
| Электрическая жизнь AC-3 (10000/times) | 80 | 60 | 60 | 60 | 60 | ||
| Механическая жизнь (10000/times) | 800 | 800 | 800 | 600 | 600 | ||
| Оборудованный тип взрывателя | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | |||||
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | |||||
| Выпускать | (20%~75%) мы -5℃ | ||||||
| Средняя мощность катушки Ac (VA) | Начало | 200 | |||||
| Держать | 20 | ||||||
| Класс энергетического коэффициента полезного действия | класс 3 | ||||||
| Термальная потеря (w) | 6 ~10 | ||||||
| Время возбуждения (госпожа) | Конец | 20 | 25 | 20 | 35 | ||||
| Перерыв | 8 | 15 | 8 | 20 | |||||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2 ручки | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ручки | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| Твердотянутый провод (㎟) | 1 ручка | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2 ручки | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| Размер сборочного винта | M8 | M10 | |||||
| Затягивающ прикрепляя вращающий момент (N.m) | 3,5 | 4 | |||||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 ручки | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Размер сборочного винта | M3.5 | ||||||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | ||||||
Размер возникновения и установки:
Размер установки:
| Тип | Максимальное | B максимальный | C максимальный | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
