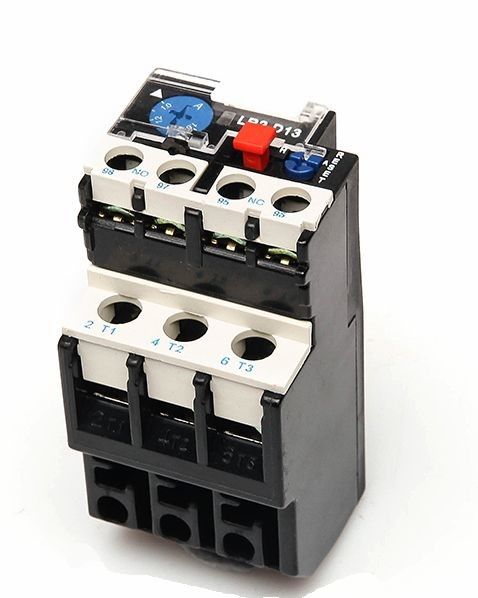

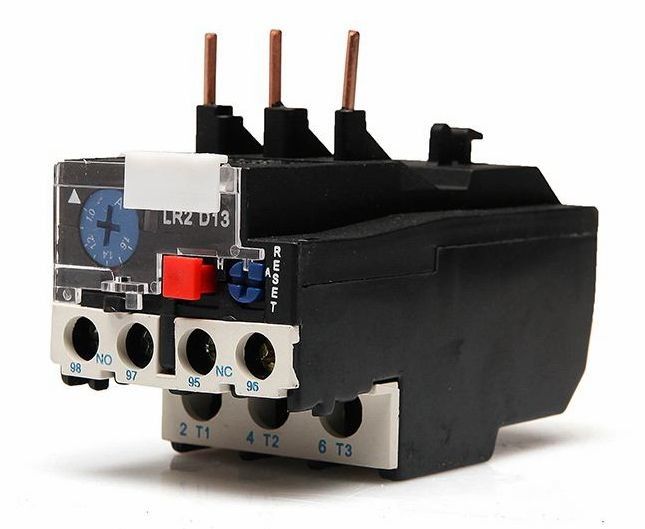

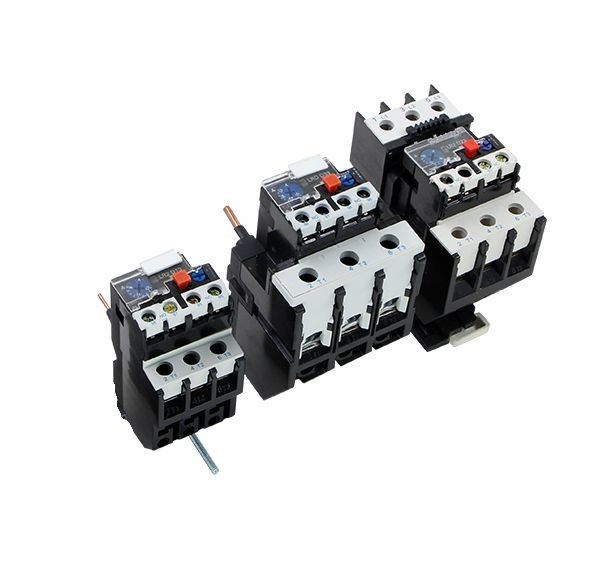

Защитное реле 25A 36A 93A Thernal перегрузки LR2 переключатель 240 вольт электрический
Применение:
Реле серии LR2-D термальное можно использовать в цепи 50Hz или 60Hz, расклассифицированное напряжение тока 660V изоляции, расклассифицировало настоящее 0.1-93A для защиты перерыва участка когда электрический двигатель перегрузка.
Реле имеет различные механизм и компенсацию влияния температуры & может быть pluged в контакторе AC серии HC-D. Это самое предварительное термальное реле в девяностых годах в мире.
Спецификации:
* основной параметр основной цепи
* расклассифицированное напряжение тока 660V изоляции
* Rated работая настоящее 25,36,93A отдельно
* уплотнение регулятора расклассифицированных устанавливая течения и установки
* течение термального компонента
* вспомогательная цепь
* одна пара контакта НИКАКОГО и NC с электрической изоляцией
* расклассифицированная частота 50-60Hz
* используйте группу, расклассифицированное напряжение тока работы, назначайте термальное настоящее и расклассифицированное течение
Характеристика движения: Трехфазное время движения баланса
| Никакой | Времена течения установки | Время движения | Условие начала | Температура окружающей среды | ||
| 1 | 1,05 | >2h | Холодное государство | 20±5oC | ||
| 2 | 1,2 | <2h> | Государство жары (после теста No.1) | |||
| 3 | 1,5 | <4min> | ||||
| 4 | 7,2 | 10A | 2s< Tp=""> | ≤63A | Холодное государство | |
| 10 | 4s< Tp=""> | >63A | ||||
Участк-проигрышная характеристика движения
| Никакой | Времена течения установки | Время движения | Условие начала | Ambienttemperature | |
| Все 2 участка | Другой участок | ||||
| 1 | 1,0 | 0,9 | >2h | Холодное государство | 20±5oC |
| 2 | 1,15 | 0 | <2h> | Государство жары (после теста No.1) |
|
| Тип | Номер | Устанавливающ ряд (a) | Для Contavtor |
| LR2-D13 | 1301 | 0,10|0,16 | CJX2-09~32 |
| 1302 | 0,16|0,25 | CJX2-09~32 | |
| 1303 | 0,25|0,40 | CJX2-09~32 | |
| 1304 | 0,40|0,63 | CJX2-09~32 | |
| 1305 | 0,63|1 | CJX2-09~32 | |
| 1306 | 1|1,6 | CJX2-09~32 | |
| 1307 | 1,6|2,5 | CJX2-09~32 | |
| 1308 | 2,5|4 | CJX2-09~32 | |
| 1310 | 4|6 | CJX2-09~32 | |
| 1312 | 5,5|8 | CJX2-12~32 | |
| 1314 | 7|10 | CJX2-18~32 | |
| 1316 | 9|13 | CJX2-25~32 | |
| 1321 | 12|18 | CJX2-25~32 | |
| 1322 | 17|25 | CJX2-32 |
План & размер устанавливать:
