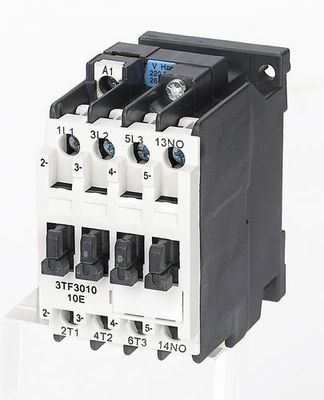

20A, 30A, 55A 3 контактор AC поляков 220V
Применение:
Контактор AC серии SFC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного напряжения тока изоляции 690V, и расклассифицированного течения от 9A к 475A на расклассифицированном напряжении тока работы 380V в типе применения AC-3, и использован для международных соединения и ломать цепи. Контактор соответствующий в частых начале и контроле мотора AC.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Основные параметры и техническое представление:
| Тип | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| Расклассифицированное нагревая течение (a) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | |||||||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | |||||||
| Rated делая емкость | 10le | |||||||
| Расклассифицированная разрывная мощность | 8le | |||||||
| Поляки | 3 | |||||||
| Вспомогательный контакт | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| Кратковременный выдержите течение (a) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Течение Rated работая (a) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3,3 | 4,3 | 7,7 | 8,5 | 15,6 | 18,5 | ||
| Controllable сила мотора (KW) 50Hz |
AC-3 | 220V | 2,4 | 3,3 | 4 | 5,5 | 8,5 | 11 |
| 380V | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | ||
| 500V | 5,5 | 7,5 | 9 | 11 | 21 | 25 | ||
| 660V | 5,5 | 7,5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1,4 | 1,9 | 3,5 | 4 | 7,5 | 9 | |
| 660V | 2,4 | 3,3 | 6 | 6,6 | 13 | 15,5 | ||
| Частота деятельности (times/h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Электрическая жизнь (10000/times) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Механическая жизнь (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Привлекающ допуск напряжения тока деятельности катушки (AC) | (85%~110%) мы +40℃ | |||||||
| Привлекать потребление мощности катушки | Держать (VA) | 10 | 10 | 10 | 10 | 12,1 | 12,1 | |
| Приемистость (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Течение вспомогательного контакта обычное термальное (a) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Вспомогательным расклассифицированное контактом напряжение тока изоляции (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Вспомогательный контакт расклассифицировал работу настоящую (a) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0,9 | 0,9 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,45 | 0,45 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Условие деятельности и установки:
Температура окружающего воздуха ♦: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;
Высота ♦: ≤ 2000m;
Условие воздуха ♦: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;
Степень загрязнения ♦: Класс 3
Категория установки ♦: III
Степень предохранения от ♦: IP20
Условие установки ♦: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion ♦: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Дизайн безопасности ♦ против удара током, безопасный и надежный
Заключено ♦ особенность небольшого тома, облегченной, образовывая дугу камеры, небольшое электрическое разрядное расстояние
♦ дуг-туша конструкция романна, ссадина контактов небольшое, с длинной электрической жизнью
♦ деятельность магнита что много преимуществ как хорошая надежность, устойчивый удар, преимущества tiredness и так далее значительные
Размер возникновения и установки:
Размер установки:
| Тип | Максимальное | B максимальный | C максимальный | a | b | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4,8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4,8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
