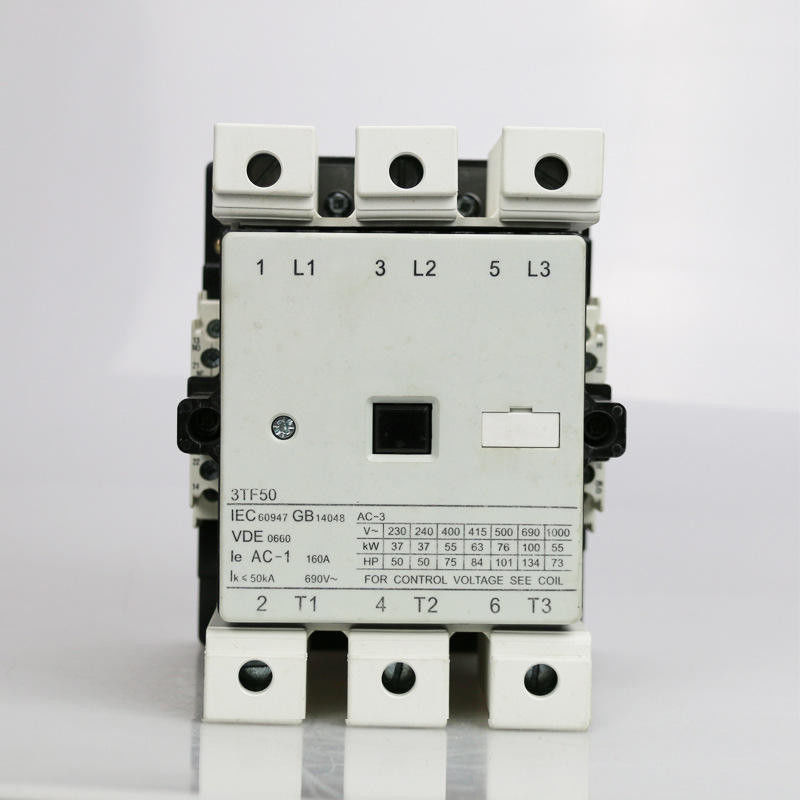

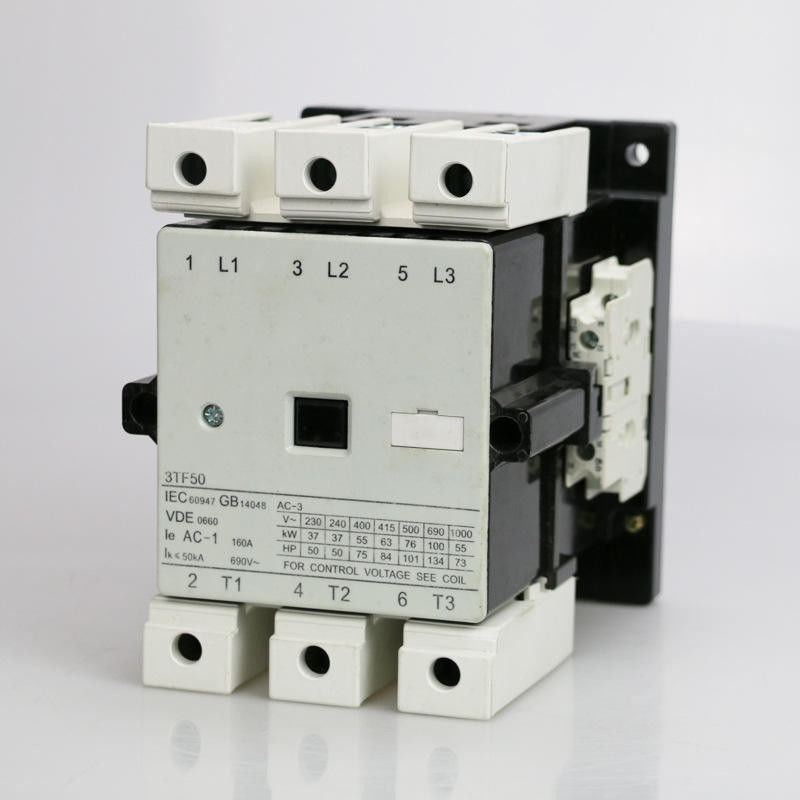

2NO 2NC TF50 100A 3P AC электрический контактёр 220V 380V 110V
Применение:
Контактник переменного тока серии SFC (далее - контактник) подходит для использования в цепях до номинального напряжения 690 V AC 50 HZ или 60 HZ, номинального изоляционного напряжения 690 V,и номинального тока от 9A до 475A при номинальном рабочем напряжении 380V в типе применения AC-3Контактник подходит для частого запуска и управления двигателем переменного тока.
Контактник этой серии соответствует стандартам GB 14048, IEC60947-4-1
Помощные контакты расположены не более 2NO+2NC. Используется гибкое блокировочное соединение между контактной опорой и ядром.
Все серийные изделия могут быть установлены на винт, контактор le≤32A также на монтажную рельсу.
Основные параметры и технические характеристики:
| Тип |
SFC46 |
SFC47 |
SFC48 |
SFC49 |
SFC50 |
SFC51 |
| Номинальный ток нагрева (A) |
80 |
90 |
100 |
100 |
160 |
160 |
| Номинальное изоляционное напряжение (V) |
690 |
| Номинальное столкновение с напряжением (KV) |
6 |
| Номинальная производственная мощность |
10ле |
| Номинальная пропускная способность |
8ле |
| Поляки |
3 |
| Вспомогательный контакт |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
2NO+2NC |
| Кратковременный выдерживающий ток ((A) |
10S |
360 |
504 |
600 |
680 |
880 |
1120 |
Номинальный рабочий ток ((A) |
380 В |
AC-3 |
45 |
63 |
75 |
85 |
110 |
140 |
| AC-4 |
24 |
28 |
34 |
42 |
54 |
68 |
Управляемая мощность двигателя (КВт)
50 Гц |
AC-3 |
220 В |
15 |
18.5 |
22 |
26 |
37 |
43 |
| 380 В |
22 |
30 |
37 |
45 |
55 |
75 |
| 500 В |
30 |
41 |
50 |
59 |
76 |
98 |
| 660 В |
39 |
55 |
67 |
67 |
100 |
100 |
| AC-4 |
380 В |
12 |
14 |
17 |
21 |
27 |
35 |
| 660 В |
20.8 |
24.3 |
29.5 |
36 |
46.9 |
60 |
| Частота работы (часы/час) |
AC-3 |
600 |
600 |
600 |
600 |
600 |
600 |
| AC-4 |
300 |
300 |
300 |
300 |
300 |
300 |
| Электрический срок службы (10000/крат) |
AC-3 |
60 |
60 |
60 |
60 |
60 |
60 |
| AC-4 |
15 |
15 |
10 |
10 |
10 |
10 |
| Продолжительность эксплуатации (10000 раз) |
800 |
800 |
600 |
600 |
600 |
600 |
| Притягивающее рабочее напряжение катушки (AC) |
(85%-110%) У +40°C |
| Привлечение Потребление энергии катушки |
Содержание (VA) |
17 |
17 |
32 |
32 |
39 |
39 |
| Отбор ((VA) |
183 |
183 |
330 |
330 |
550 |
550 |
| Вспомогательный контактный обычный тепловой ток ((A) |
10 |
10 |
10 |
10 |
10 |
10 |
| Номинальное изоляционное напряжение вспомогательного контакта (V) |
690 |
690 |
690 |
690 |
690 |
690 |
| Номинальный рабочий ток вспомогательного контакта (A) |
AC-15 |
380 В |
4 |
4 |
4 |
4 |
4 |
4 |
| 220 В |
6 |
6 |
6 |
6 |
6 |
6 |
| DC-13 |
110 В |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
1.14 |
| 220 В |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
0.48 |
Характеристика конструкции:
* Конструкция безопасности против электричества, более безопасная и надежная
* Особенность небольшого объема, легкого веса, камера дуги закрыта, небольшое расстояние электрической дуги
* Конструкция дугового тушения нова, абразия контактов невелика, с длительным электрожизненным периодом
* Работа магнита имеет много преимуществ, таких как хорошая надежность, устойчивость к ударам, усталость и т.д.
* Контакт имеет две пары обычных открытых и близких вспомогательных контактов, кроме того, он может быть установлен больше вспомогательных контактов
* За исключением затягивания с помощью винтов, контактора можно затянуть стандартным установкой рельса длиной 35 мм
Внешний вид и размер установки:
Размер установки:
| Тип |
Максимально |
Bmax |
C максимум |
а) |
b |
∅ |
|
SFC46
|
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC47 |
92 |
120 |
125 |
70 |
100 |
5.0 |
| SFC48 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC49 |
105 |
135 |
145 |
80 |
110 |
5.5 |
| SFC50 |
125 |
158 |
155 |
100 |
130 |
6.5 |
| SFC51 |
125 |
158 |
155 |
100 |
130 |
6.5 |
