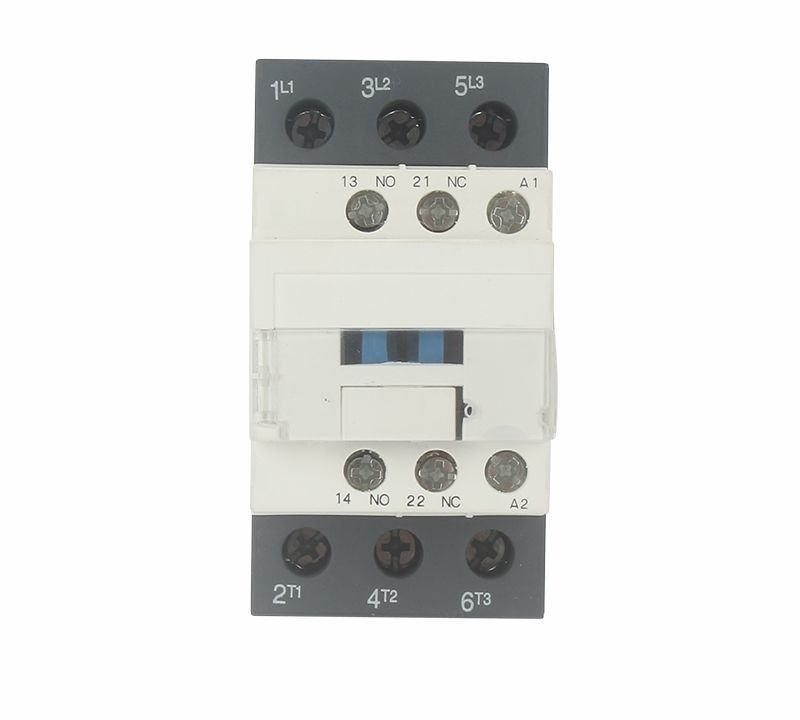

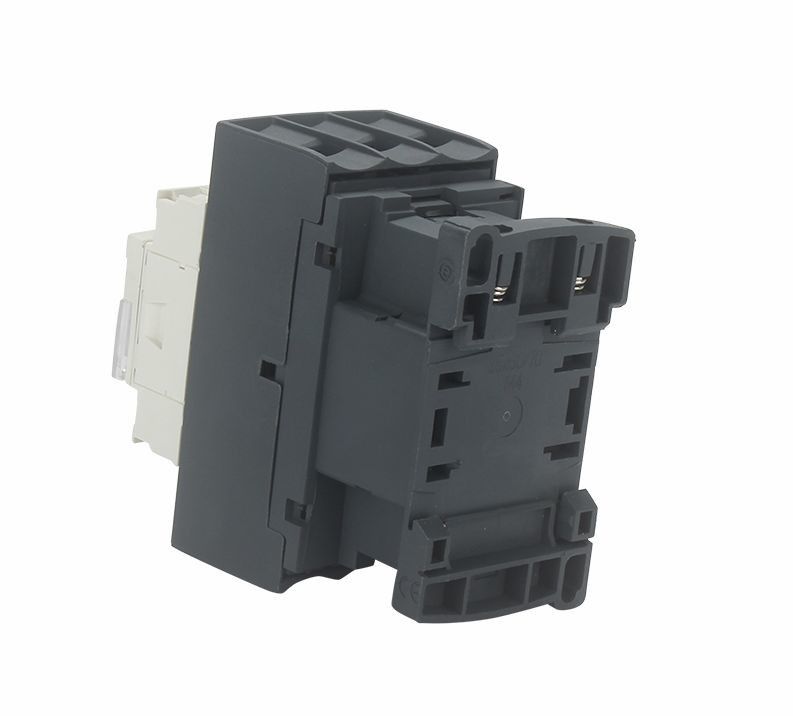

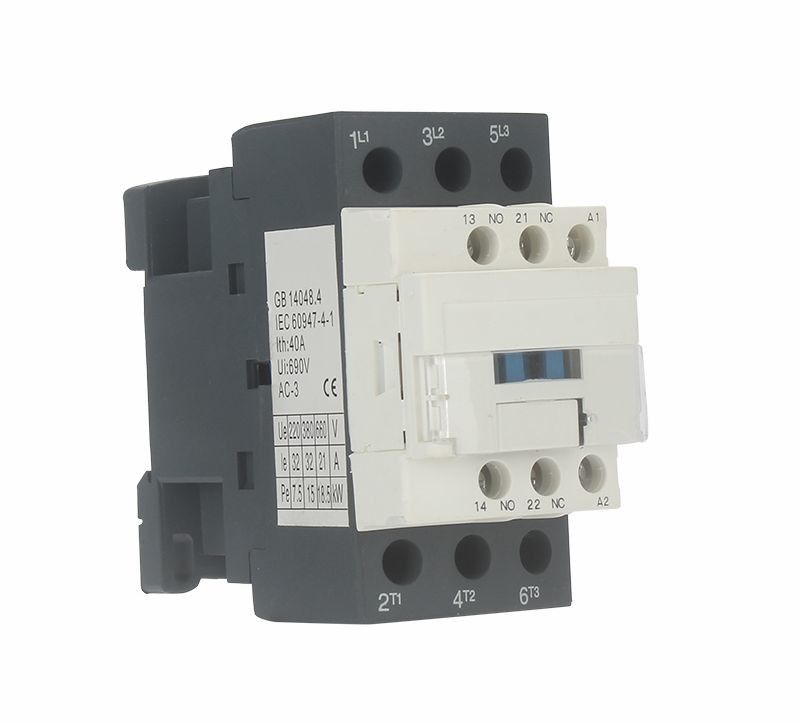

Контактор компрессора контактора AC логотипа OEM электрический магнитный в 20A 25amp 40 Amp
Применение:
Контактор AC серии SC1 (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного течения до 95A, для делать, ломая, часто начиная & контролируя мотор AC.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Модель и причастность:
Основные параметры и техническое представление:
| Тип | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Расклассифицированное нагревая течение (a) | 20 | 20 | 25 | 32 | 40 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | ||||||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | ||||||
| Rated делая емкость | 10le | ||||||
| Расклассифицированная разрывная мощность | 8le | ||||||
| Поляки | 3 | ||||||
| Вспомогательный контакт | 1NO + 1NC | ||||||
| Кратковременный выдержите течение (a) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Течение Rated работая (a) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V/230V | 2,2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Частота деятельности (times/h) | Электрическая жизнь | 1200 | 600 | ||||
| Механическая жизнь | 3600 | ||||||
| Электрическая жизнь AC-3 (10000/times) | 100 | 100 | 100 | 100 | 80 | ||
| Механическая жизнь (10000/times) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Оборудованный тип взрывателя | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | |||||
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | |||||
| Выпускать | (20%~75%) мы -5℃ | ||||||
| Средняя мощность катушки Ac (VA) | Начало | 70 | 110 | ||||
| Держать | 8 | 11 | |||||
| Класс энергетического коэффициента полезного действия | класс 3 | ||||||
| Термальная потеря (w) | 2~3 | 3~4 | |||||
| Время возбуждения (госпожа) | Конец | 12~35 | |||||
| Перерыв | 5~20 | ||||||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2 ручки | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2 ручки | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2 ручки | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| Размер сборочного винта | M3.5 | M4 | |||||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | 1,2 | |||||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2 ручки | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| Размер сборочного винта | M3.5 | ||||||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | ||||||
Условие деятельности и установки:
Температура окружающей среды ♦: -5℃--+40℃
Высота ♦: ≤ 2000m;
Степень загрязнения ♦: Класс 3
Категория установки ♦: III
Степень предохранения от ♦: IP20
Условие установки ♦: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion ♦: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Дизайн противопыльного кожуха ♦, лучшая жизнь безопасности, надежности и сверхсрочной службы
♦ можно установить с вспомогательными контактами блоком, реле времени и настоящ-ограниченным блоком контактов, и термальным реле, тогда для того чтобы быть другими производными продуктами;
♦ небольшой том, облегченный, меньше потери электропитания, длинная жизнь и сейф и надежности etc;
♦ можно оборудовать с вспомогательным контактом 1NO или вспомогательным контактом 1NC (более менее чем 32A), и контактом 1NO вспомогательным contact+1NC вспомогательным (больше чем 40A). К тому же, его можно оборудовать с вспомогательным блоком контактора F4 (2blocks или 4blocks);
♦ в дополнение к винту, который нужно установить, контактору пользы можно затянуть со стандартным устанавливая рельсом 35mm (SC1-09~95) и стандартным устанавливая рельсом 75mm (SC1-40~95)
Размер возникновения и установки:
Размер установки:
| Тип | Максимальное | B максимальный | C максимальный | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
