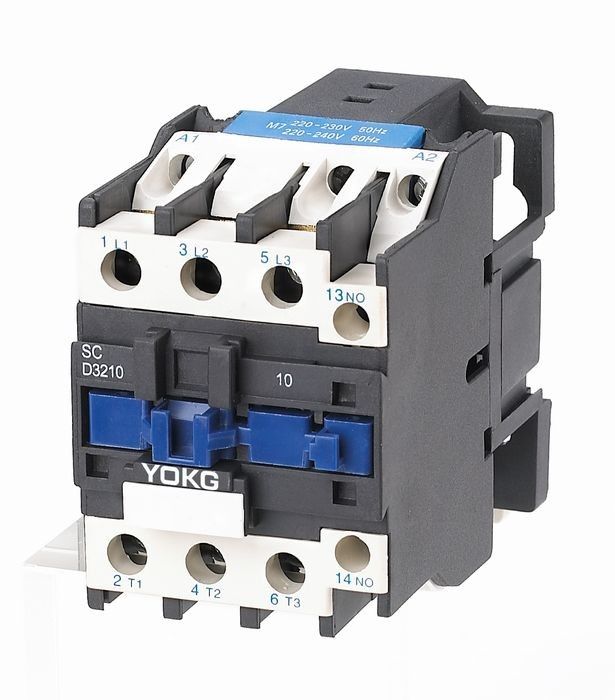

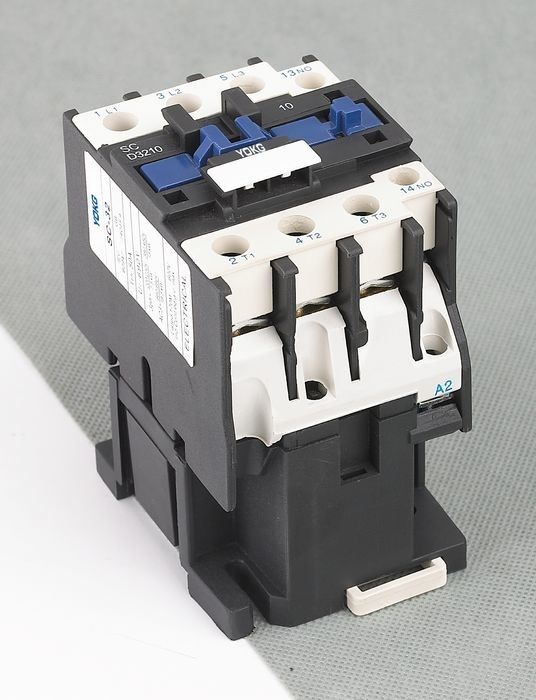

Переключатель SC32 50A 690V 3poles 1NO или 1NC контактора AC низшего напряжения электрический
Применение:
Контактор AC серии SC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного течения до 95A, для делать, ломая, часто начиная & контролируя мотор AC. Совмещенный с термальным реле, это будет электромагнитным стартером для защиты цепей перегрузки.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Генерал:
Температура окружающего воздуха: ≤-5℃--+40℃
Высота: ≤ 2000m;
Степень загрязнения: Класс 3
Категория установки: III
Степень защиты: IP20
Особенность: Небольшие том, облегченный, меньше потери электропитания, длинная жизнь, сейф и надежности
Применение: Вспомогательные контакты блок, реле времени, настоящ-ограниченный блок контактов, термальное реле, etc.
Установка: рельс шума 35mm (SC09~95), рельс 75MM dil (SC40~95), винты
Модель и причастность:
Основные параметры и техническое представление:
| Тип | SC32 | ||
| Расклассифицированное нагревая течение (a) | 50 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | ||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | ||
| Rated делая емкость | 10le | ||
| Расклассифицированная разрывная мощность | 8le | ||
| Поляки | 3 | ||
| Вспомогательный контакт | NO/NC | ||
| Кратковременный выдержите течение (a) | 10S | 256 | |
| Течение Rated работая (a) | 380V | AC-3 | 32 |
| AC-4 | 12 | ||
| 660V | AC-3 | 21 | |
| AC-4 | 7,5 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V | 7,5 | |
| 380V | 15 | ||
| 660V | 18,5 | ||
| Частота деятельности (times/h) | Электрическая жизнь | AC-3 | 600 |
| AC-4 | 300 | ||
| Механическая жизнь | 3600 | ||
| Электрическая жизнь (10000/times) | AC-3 | 80 | |
| AC-4 | 20 | ||
| Механическая жизнь (10000/times) | 800 | ||
| Оборудованный тип взрывателя | RT16-50 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | |
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | |
| Выпускать | (20%~75%) мы -5℃ | ||
| Средняя мощность катушки Ac (VA) | Начало | 110 | |
| Держать | 11 | ||
| Класс энергетического коэффициента полезного действия | класс 3 | ||
| Термальная потеря (w) | 3~4 | ||
| Время возбуждения (госпожа) | Конец | 12~25 | |
| Перерыв | 5~20 | ||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 2.5~10 |
| 2 ручки | 2.5~10 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~10 | |
| 2 ручки | 1.5~6 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1.5~10 | |
| 2 ручки | 2.5~10 | ||
| Размер сборочного винта | M4 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 1,2 | ||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 |
| 2 ручки | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | |
| 2 ручки | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | |
| 2 ручки | 1~4 | ||
| Размер сборочного винта | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 |
||
Размер установки:
| Максимальное | B максимальный | C максимальный | a | b | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4,5 |
