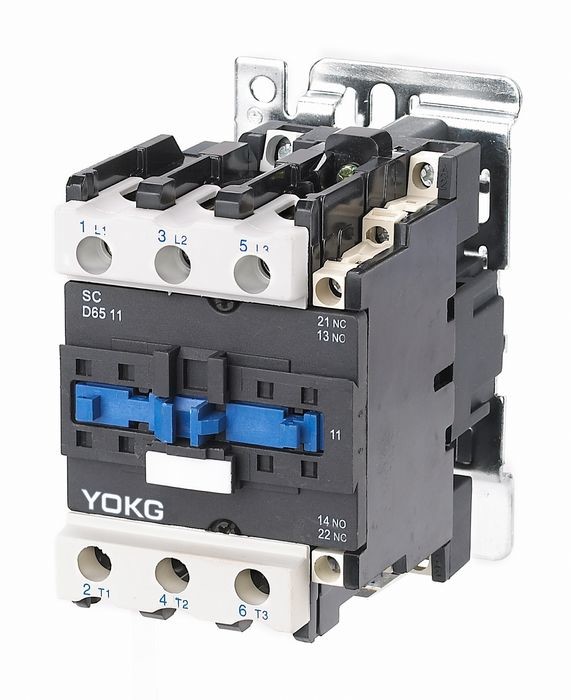

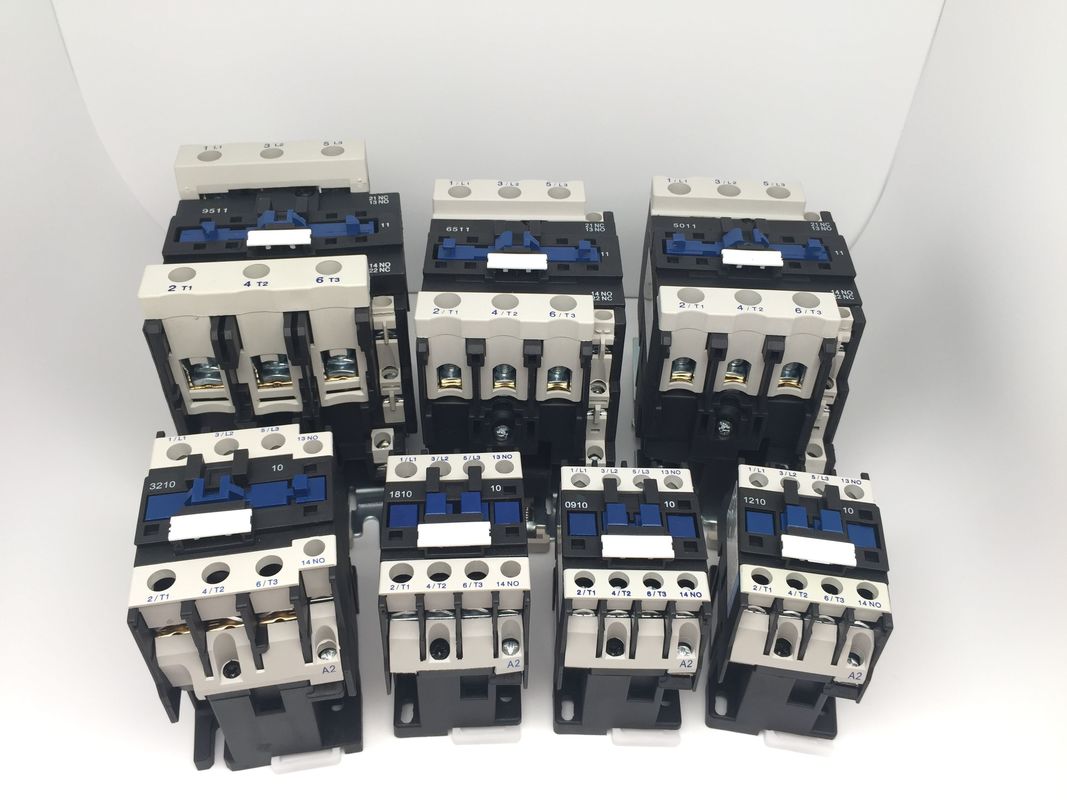

110Vac контактор цели DP AC одиночного контактора поляка 4P электрического магнитный определенный
Применение:
Контактор AC серии SC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного течения до 95A, для делать, ломая, часто начиная & контролируя мотор AC. Совмещенный с термальным реле, это будет электромагнитным стартером для защиты цепей перегрузки.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Модель и причастность:
Основные параметры и техническое представление:
| Тип | SC40 | SC50 | SC65 | ||
| Расклассифицированное нагревая течение (a) | 60 | 80 | 80 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | 690 | 690 | ||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | 6 | 6 | ||
| Rated делая емкость | 10le | 10le | 10le | ||
| Расклассифицированная разрывная мощность | 8le | 8le | 8le | ||
| Поляки | 3 | 3 | 3 | ||
| Вспомогательный контакт | NO+NC | NO+NC | NO+NC | ||
| Кратковременный выдержите течение (a) | 10S | 320 | 400 | 520 | |
| Течение Rated работая (a) | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18,5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V | 11 | 15 | 18,5 | |
| 380V | 18,5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| Частота деятельности (times/h) | Электрическая жизнь | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| Механическая жизнь | 3600 | 3600 | 3600 | ||
| Электрическая жизнь (10000/times) | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| Механическая жизнь (10000/times) | 800 | 800 | 800 | ||
| Оборудованный тип взрывателя | RT16-63 | RT16-80 | RT16-80 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | (85%~110%) мы +40℃ | (85%~110%) мы +40℃ | |
| Выпускать | (20%~75%) мы -5℃ | (20%~75%) мы -5℃ | (20%~75%) мы -5℃ | ||
| Средняя мощность катушки Ac (VA) | Начало | 200 | 200 | 200 | |
| Держать | 20 | 20 | 20 | ||
| Класс энергетического коэффициента полезного действия | класс 3 | класс 3 | класс 3 | ||
| Термальная потеря (w) | 6~10 | 6~10 | 6~10 | ||
| Время возбуждения (госпожа) | Конец | 20~25 | 20~25 | 20~25 | |
| Перерыв | 8~15 | 8~15 | 8~15 | ||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 2.5~25 | 2.5~25 | 2.5~25 |
| 2 ручки | 2.5~16 | 2.5~16 | 2.5~16 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 ручки | 2.5~10 | 2.5~10 | 2.5~10 | ||
| Твердотянутый провод (㎟) | 1 ручка | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2 ручки | 2.5~16 | 2.5~16 | 2.5~16 | ||
| Размер сборочного винта | M8 | M8 | M8 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 3,5 | 3,5 | 3,5 | ||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 |
| 2 ручки | 1~4 | 1~4 | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~2.5 | 1~2.5 | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | 1~4 | 1~4 | |
| 2 ручки | 1~4 | 1~4 | 1~4 | ||
| Размер сборочного винта | M3.5 | M3.5 | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | 0,8 | 0,8 |
||
Условие деятельности и установки:
Температура окружающего воздуха: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;
Высота: ≤ 2000m;
Условие воздуха: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;
Степень загрязнения: Класс 3
Категория установки: III
Степень защиты: IP20
Условие установки: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Применение: Вспомогательные контакты блок, реле времени и настоящ-ограниченный блок контактов, и термальное реле, тогда быть другими производными продуктами;
Характеристика: небольшие том, облегченный, меньше потери электропитания, длинная жизнь и сейф и надежности etc;
Установка: Стандартный устанавливая рельс 35mm (sc09~95) и стандартный устанавливая рельс 75mm (SC40~95), или винты
Контактор можно оборудовать с вспомогательным контактом 1NO или вспомогательным контактом 1NC (более менее чем 32A), и контактом 1NO вспомогательным contact+1NC вспомогательным (больше чем 40A). К тому же, его можно оборудовать с вспомогательным блоком контактора F4 (2blocks или 4blocks);
Размер установки:
| Максимальное | B максимальный | C максимальный | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6,5 |
