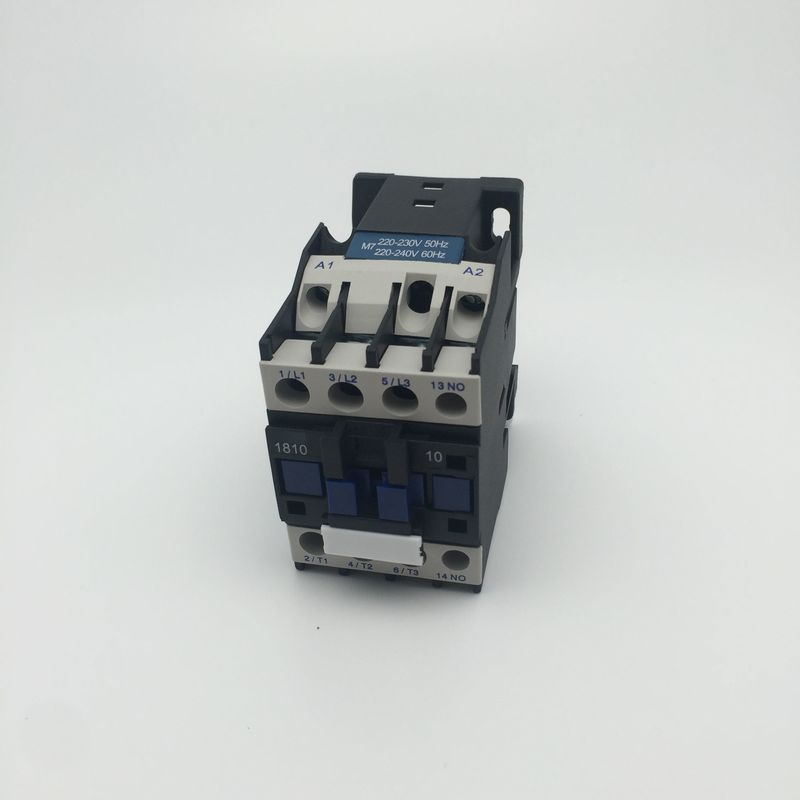

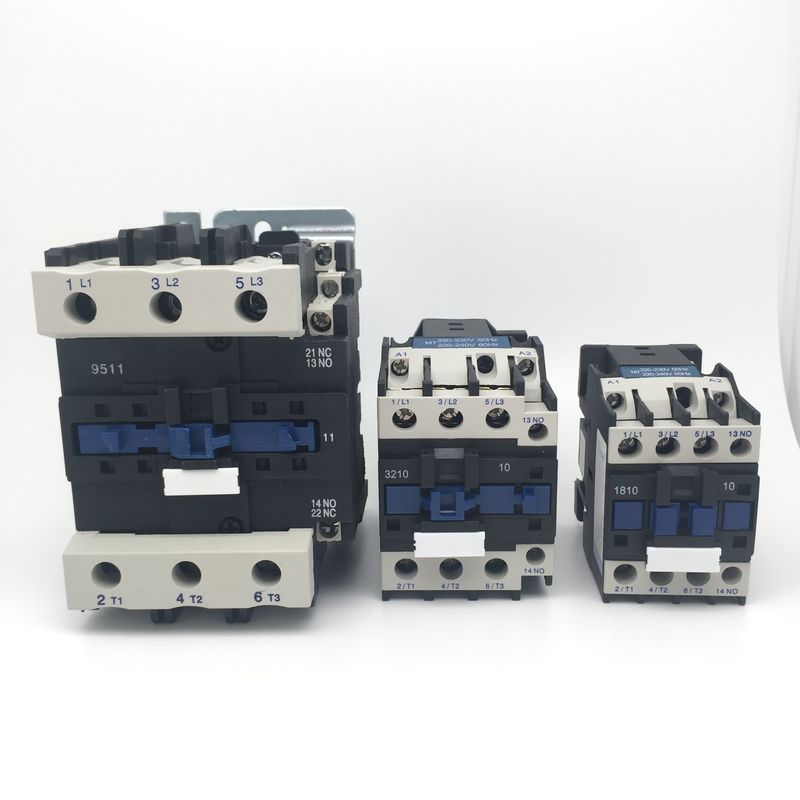

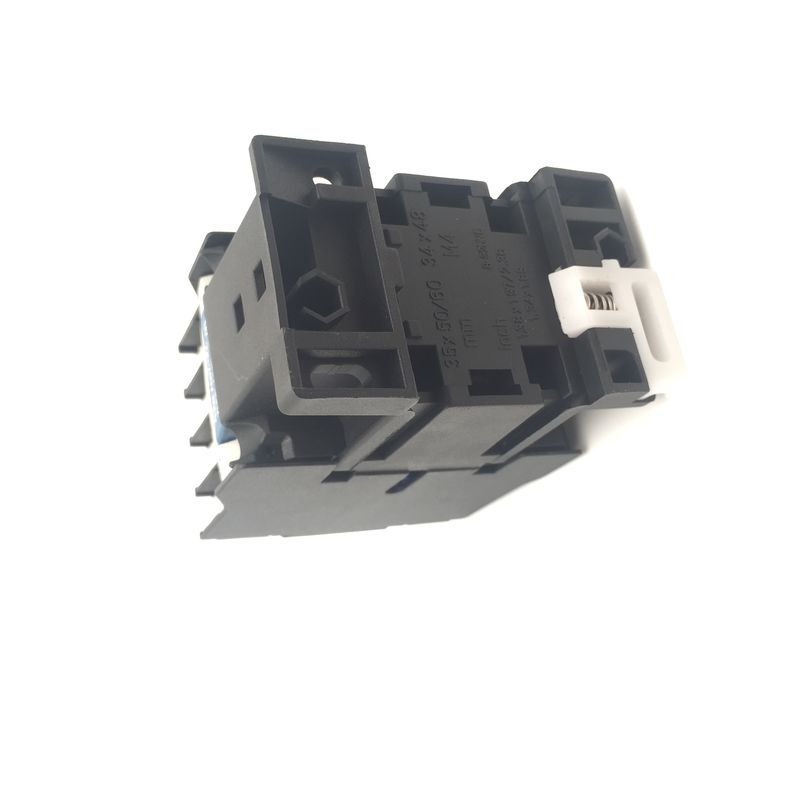

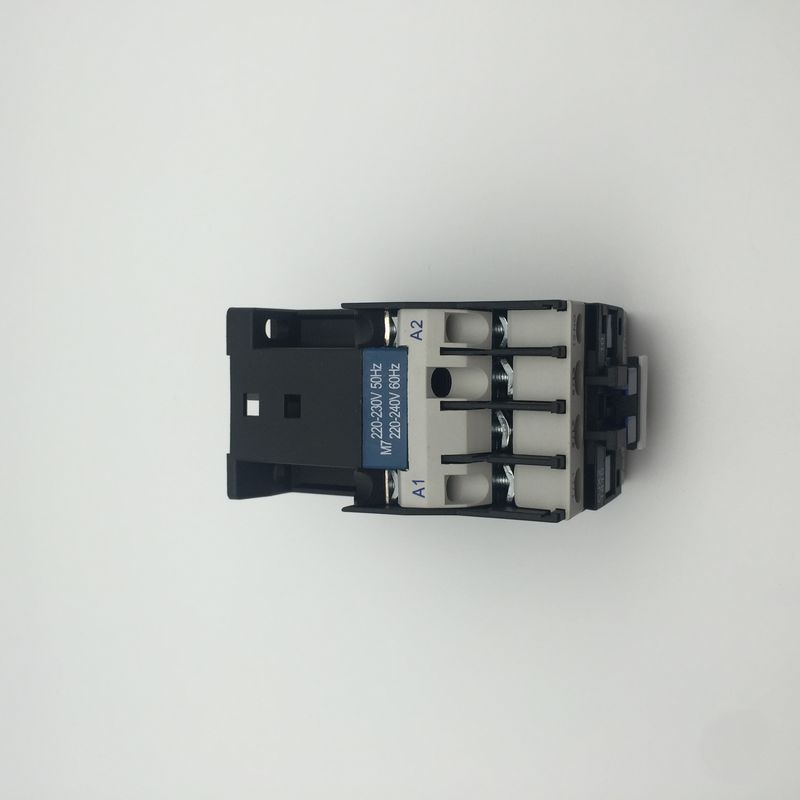

Высокий контактор AC безопасности 220V NO+NC прочный в 20A 50 110amp
Применение:
Контактор AC серии SC (hereinafter контактор) соответствующий для использования в цепях до расклассифицированного AC напряжения тока 690V 50 HZ или 60 HZ, расклассифицированного течения до 95A, для делать, ломая, часто начиная & контролируя мотор AC. Совмещенный с термальным реле, это будет электромагнитным стартером для защиты цепей перегрузки.
Этот контактор серии исполняет с GB 14048, IEC60947-4-1
Модель и причастность:
Основные параметры и техническое представление:
| Тип | SC80 | SC95 | ||
| Расклассифицированное нагревая течение (a) | 110 | 110 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | 690 | ||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | 6 | ||
| Rated делая емкость | 10le | 10le | ||
| Расклассифицированная разрывная мощность | 8le | 8le | ||
| Поляки | 3 | 3 | ||
| Вспомогательный контакт | NO+NC | NO+NC | ||
| Кратковременный выдержите течение (a) | 10S | 640 | 760 | |
| Течение Rated работая (a) | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17,3 | 21,3 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| Частота деятельности (times/h) | Электрическая жизнь | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| Механическая жизнь | 3600 | 3600 | ||
| Электрическая жизнь (10000/times) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| Механическая жизнь (10000/times) | 600 | 600 | ||
| Оборудованный тип взрывателя | RT16-100 | RT16-125 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | 12~480 | |
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | (85%~110%) мы +40℃ | |
| Выпускать | (20%~75%) мы -5℃ | (20%~75%) мы -5℃ | ||
| Средняя мощность катушки Ac (VA) | Начало | 200 | 200 | |
| Держать | 20 | 20 | ||
| Класс энергетического коэффициента полезного действия | класс 3 | класс 3 | ||
| Термальная потеря (w) | 6~10 | 6~10 | ||
| Время возбуждения (госпожа) | Конец | 20~35 | 20~35 | |
| Перерыв | 8~20 | 8~20 | ||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 4~50 | 4~50 |
| 2 ручки |
4~25 |
4~25 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 4~50 | 4~50 | |
| 2 ручки |
4~16 |
4~16 | ||
| Твердотянутый провод (㎟) | 1 ручка | 4~50 | 4~50 | |
| 2 ручки |
4~25 |
4~25 | ||
| Размер сборочного винта | M10 | M10 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 4,0 | 4,0 | ||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 |
| 2 ручки | 1~4 | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | 1~4 | |
| 2 ручки | 1~2.5 | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | 1~4 | |
| 2 ручки | 1~4 | 1~4 | ||
| Размер сборочного винта | M3.5 | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 | 0,8 |
||
Условие деятельности и установки:
Температура окружающего воздуха: -5℃--+40℃ и среднее не больше чем +35℃ в течение 24 часов;
Высота: ≤ 2000m;
Условие воздуха: когда самая высокая температура +40℃, относительная влажность воздуха нет до 50%, но более высокая влажность позволена на более низкой температуре. Подобие, влажность 90% на 20℃. Конденсатная роса должна быть рассмотрена когда на более низкой температуре;
Степень загрязнения: Класс 3
Категория установки: III
Степень защиты: IP20
Условие установки: угол градиента между стороной установки и вертикальной стороной не должен быть больше чем ±5℃
Удар и vibrattion: контактор необходимо установить и работать в данных обстоятельствах никаких очевидных трясти, удара и вибрации.
Характеристика структуры:
Его можно установить с вспомогательными контактами блоком, реле времени и настоящ-ограниченным блоком контактов, и термальным реле, тогда для того чтобы быть другими производными продуктами;
Этот контактор серии имеет небольшой том, облегченный, меньше потери электропитания, длинную жизнь и сейф и надежности etc;
Контактор можно оборудовать с вспомогательным контактом 1NO или вспомогательным контактом 1NC (более менее чем 32A), и контактом 1NO вспомогательным contact+1NC вспомогательным (больше чем 40A). К тому же, его можно оборудовать с вспомогательным блоком контактора F4 (2blocks или 4blocks);
В дополнение к винту пользы, который нужно установить, контактор можно затянуть со стандартным устанавливая рельсом 35mm (sc09~95) и стандартным устанавливая рельсом 75mm (SC40~95)
Demension установки:
| Максимальное | B максимальный | C максимальный | a | b | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6,5 |
