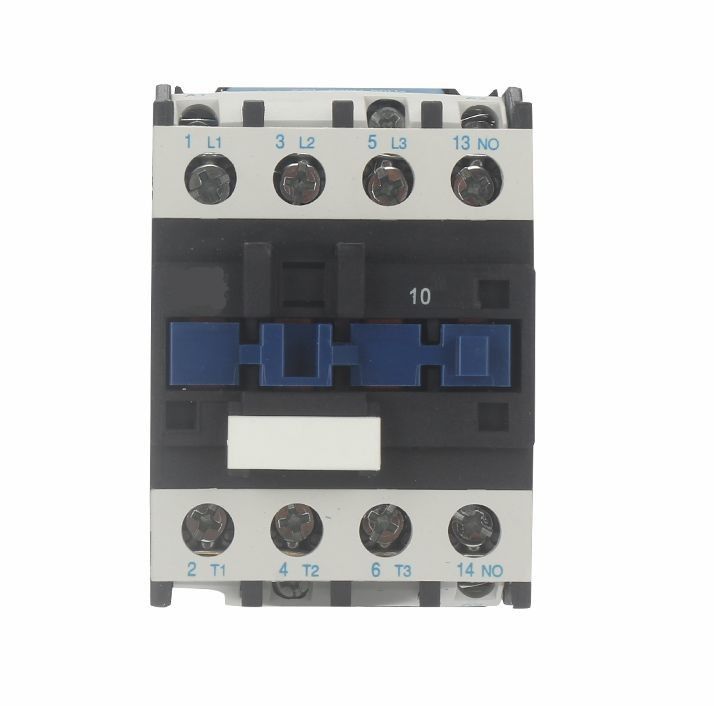

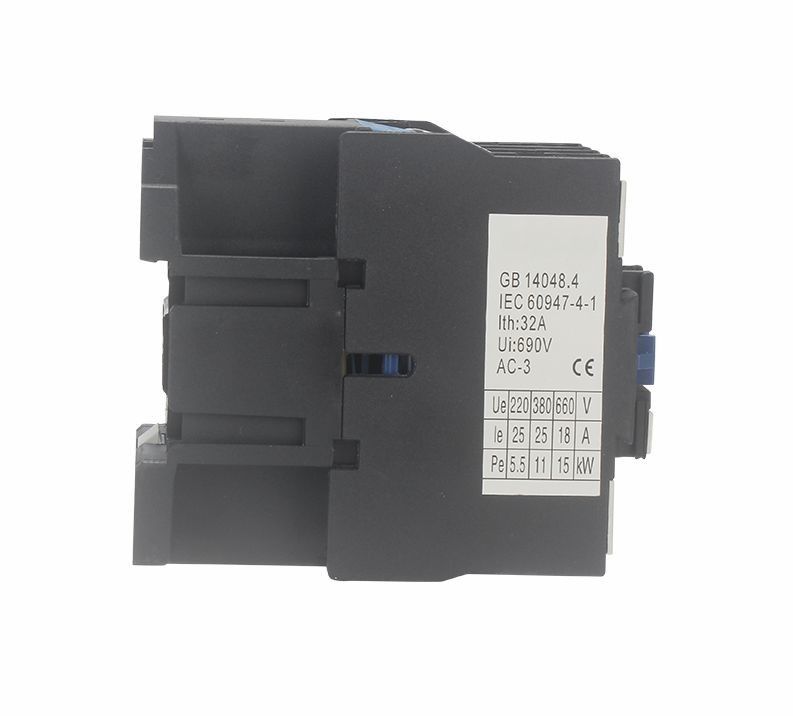

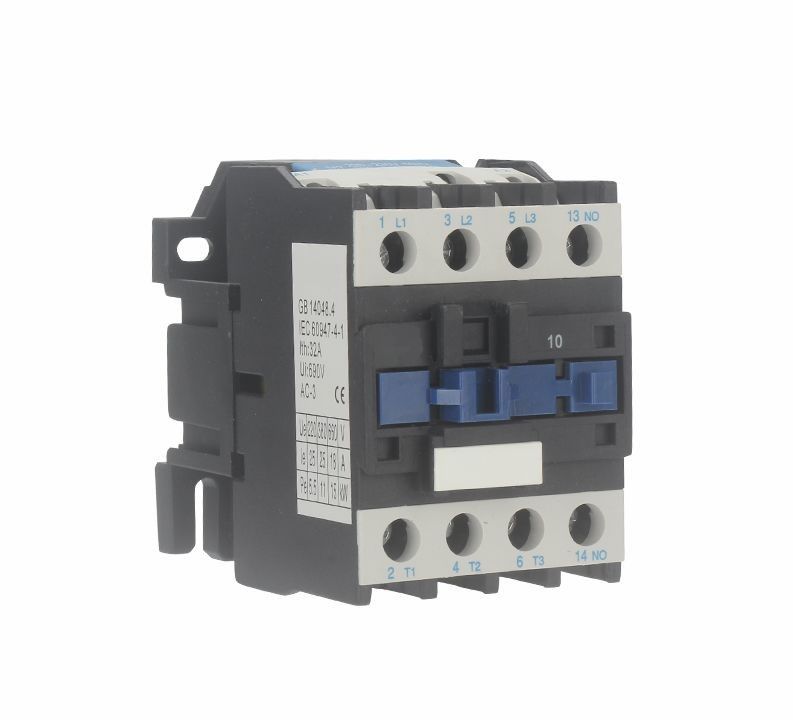

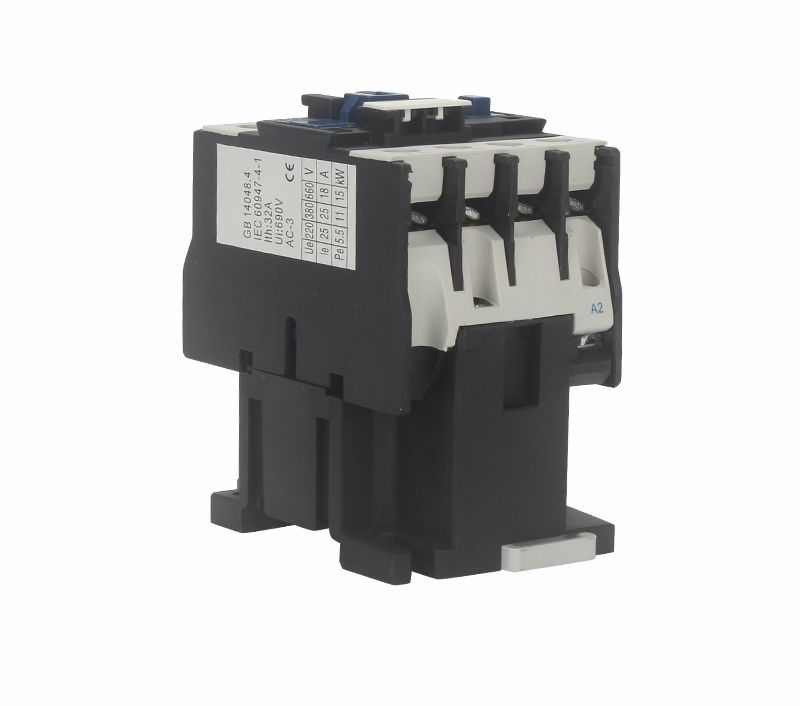

НИКАКОЙ или NC 690 контактор Ac контактора 50 AC ВПТ электрический 60HZ магнитный
Характеристики:

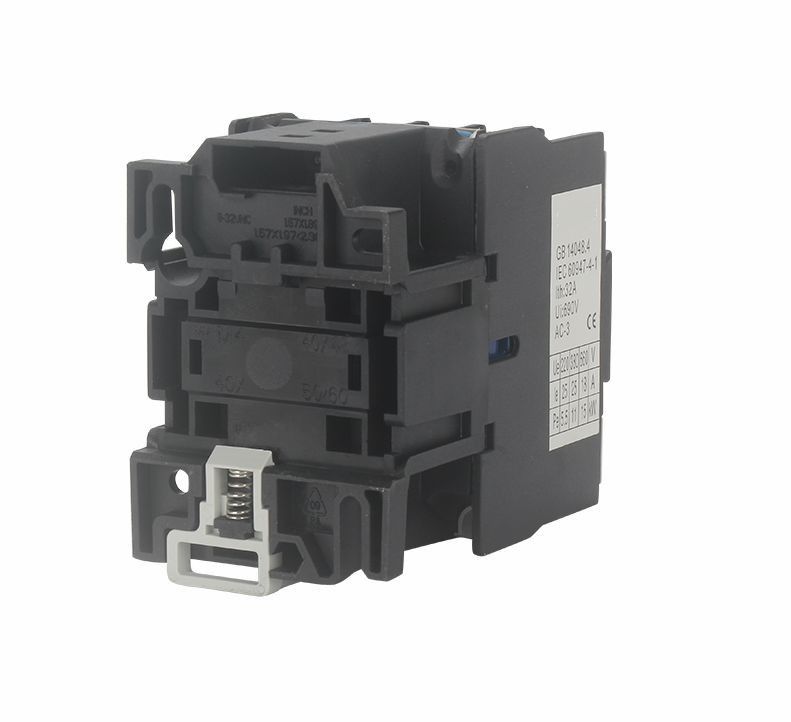

Установка: Установка рельса/винта Din
Аттестация: CE, CB, TUV
Стандарт: IEC 60947-1, IEC 60947-4-1
Частота деятельности: 300-1200 раз/час
Температура окружающей среды: -5℃~+40℃
Степень защиты: IP20
Категория установки: III
Степень загрязнения: Класс 3
Высота: ≤ 2000m
Основные параметры и техническое представление:
| Тип | SC25 | ||
| Расклассифицированное нагревая течение (a) | 40 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | ||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | ||
| Rated делая емкость | 10le | ||
| Расклассифицированная разрывная мощность | 8le | ||
| Поляки | 3 | ||
| Вспомогательный контакт | NO/NC | ||
| Кратковременный выдержите течение (a) | 10S | 200 | |
| Течение Rated работая (a) | 380V | AC-3 | 25 |
| AC-4 | 8,5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4,4 | ||
| Емкость AC-3 участка 3 KW мотора белк-клетки (AC-3) |
220V | 5,5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Частота деятельности (times/h) | Электрическая жизнь | AC-3 | 600 |
| AC-4 | 300 | ||
| Механическая жизнь | 3600 | ||
| Электрическая жизнь (10000/times) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Механическая жизнь (10000/times) | 1000 | ||
| Оборудованный тип взрывателя | RT16-40 | ||
| Расклассифицированная подача напряжения контроля мы (v) | 50/60Hz | 12~480 | |
| Ряд деятельности | Срабативани | (85%~110%) мы +40℃ | |
| Выпускать | (20%~75%) мы -5℃ | ||
| Средняя мощность катушки Ac (VA) | Начало | 110 | |
| Держать | 11 | ||
| Класс энергетического коэффициента полезного действия | класс 3 | ||
| Термальная потеря (w) | 3~4 | ||
| Время возбуждения (госпожа) | Конец | 12~25 | |
| Перерыв | 5~20 | ||
| Главная проводка цепи | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1.5~10 |
| 2 ручки | 1.5~6 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~6 | |
| 2 ручки |
1~4 |
||
| Твердотянутый провод (㎟) | 1 ручка | 1.5~6 | |
| 2 ручки |
1.5~6 |
||
| Размер сборочного винта | M4 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 1,2 | ||
| Проводка контура управления | гибкий провод без холода отжимающ терминал (㎟) |
1 ручка | 1~4 |
| 2 ручки | 1~4 | ||
| гибкий провод с холодом отжимающ терминал (㎟) |
1 ручка | 1~4 | |
| 2 ручки | 1~2.5 | ||
| Твердотянутый провод (㎟) | 1 ручка | 1~4 | |
| 2 ручки | 1~4 | ||
| Размер сборочного винта | M3.5 | ||
| Затягивающ прикрепляя вращающий момент (N.m) | 0,8 |
||
Размер установки:
| Максимальное | B максимальный | C максимальный | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
