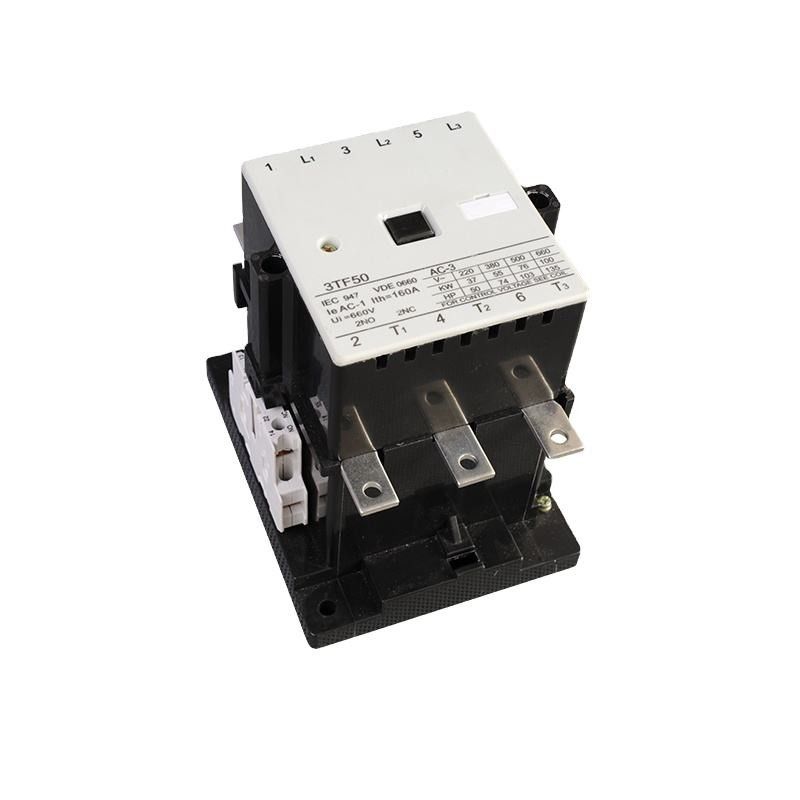

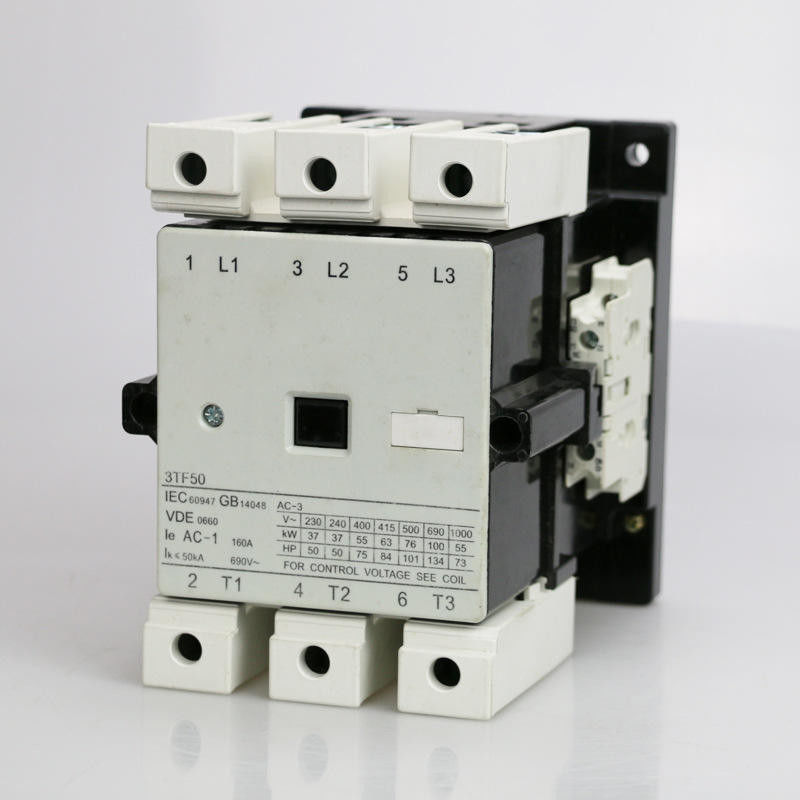

CJX1 контактор AC серии 160A 24V 48V 110V 220V 380V электрический магнитный
Применение:
Контактор AC серии 3TF соответствующий в электрической системе с AC 50/60Hz, расклассифицированным рабочим напряжением тока до 660V. В использовании AC-3, расклассифицировал рабочее напряжение тока до 380V, расклассифицированное рабочее течение до 630A для того чтобы сделать или сломать удаленные моторы или систему. Они формируют электромагнитные стартеры с соответствующими термальными перегрузкой или участк-отказом. Они сделаны согласно IEC 60947, BS 5424 & VDE 0660.
Вспомогательные контакты аранжированные 2NO+2NC самое большее. Ему используют гибкую запирая связь между поддержка и ядр контакта.
Все продукты серии могут быть установлены винтом, контактором le≤32A также рельсом установки.
Основные параметры и техническое представление:
| Тип | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Расклассифицированное нагревая течение (a) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Расклассифицированное напряжение тока изоляции (v) | 690 | |||||||
| Расклассифицированный удар выдерживает напряжение тока (KV) | 6 | |||||||
| Rated делая емкость | 10le | |||||||
| Расклассифицированная разрывная мощность | 8le | |||||||
| Поляки | 3 | |||||||
| Вспомогательный контакт | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Кратковременный выдержите течение (a) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Течение Rated работая (a) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Controllable сила мотора (KW) 50Hz |
AC-3 | 220V | 15 | 18,5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20,8 | 24,3 | 29,5 | 36 | 46,9 | 60 | ||
| Частота деятельности (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Электрическая жизнь (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Механическая жизнь (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Привлекающ допуск напряжения тока деятельности катушки (AC) | (85%~110%) мы +40℃ | |||||||
| Привлекать потребление мощности катушки | Держать (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Приемистость (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Течение вспомогательного контакта обычное термальное (a) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Вспомогательным расклассифицированное контактом напряжение тока изоляции (v) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Вспомогательный контакт расклассифицировал работу настоящую (a) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Характеристика структуры:
* дизайн безопасности против удара током, безопасный и надежный
* заключена особенность небольшого тома, облегченной, образовывая дугу камеры, небольшое электрическое разрядное расстояние
* дуг-туша конструкция романна, ссадина контактов небольшая, с длинной электрической жизнью
* деятельность магнита что много преимуществ как хорошая надежность, устойчивый удар, преимущества tiredness и так далее значительные
* контакт имеет 2 пары нормальное открытого и близкий вспомогательный контакт, к тому же, может быть установленными более вспомогательными контактами
* за исключением затянуть с винтами, контактором можно затянуть со стандартным устанавливая рельсом 35mm длиной
Размер возникновения и установки:
Размер установки:
| Тип | Максимальное | B максимальный | C максимальный | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5,0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5,5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6,5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6,5 |
вопросы и ответы:
1. Q: Вы имеете каталог? Можете вы отправить мной каталог для того чтобы иметь проверку всех ваших продуктов?
: Да, мы имеем каталог продукта. Пожалуйста свяжитесь мы на линии или отправьтесь электронную почту к отправке каталога.
2. Q: Можете вы сделать подгонянные продукты?
: Yes.We сделало много подгонянные продукты для нашего клиента раньше. О подгонянной упаковке, мы можем положить ваш логотип или другую информацию на упаковку. Никакая проблема.
3. Q: Можете вы обеспечить образцы? Образцы свободны?
: Да, мы можем обеспечить образцы. Нормально, мы обеспечиваем некоторые образцы для теста или проверки качества.
Но вы должны оплатить для грузя cos. Если вам нужны много деталей, или нужен больше qty для каждого деталя, то
мы поручим для образцов.
