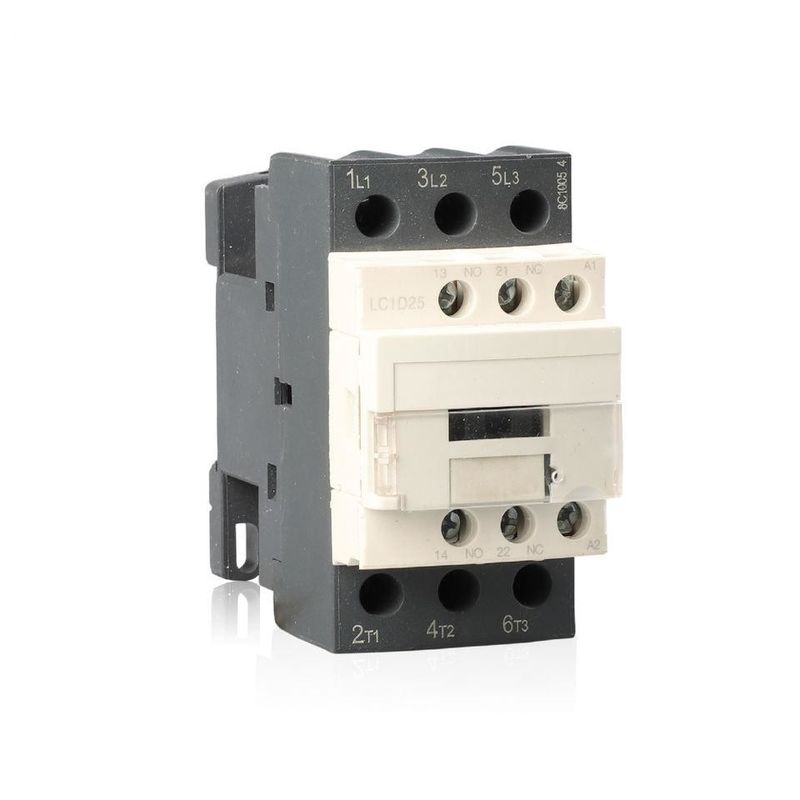

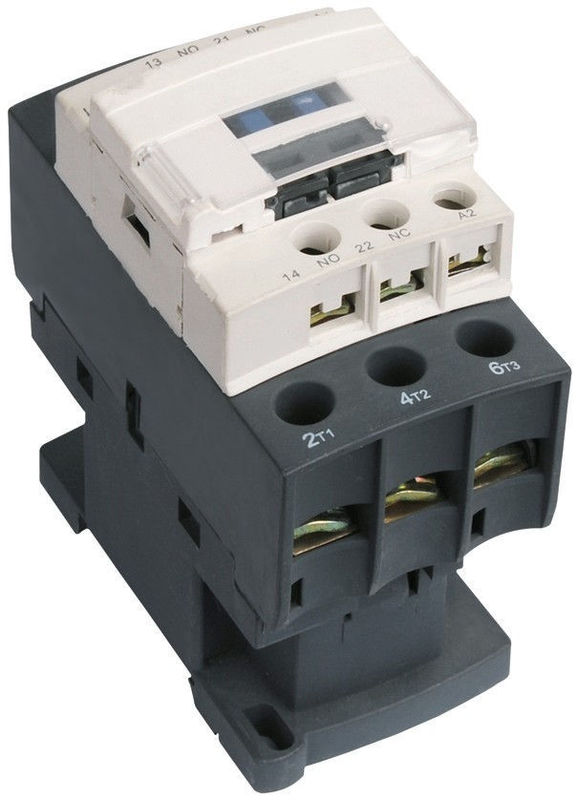

20A Напряжение катушки AC220V/380V Контактор стартера двигателя 3P+NO+NC Ac Магнитный контактор
Функции:
Монтаж на DIN-рейку.
Контактор переменного тока подходит для замыкания и размыкания цепи на большом расстоянии.
Частый запуск и управление двигателями переменного тока.
Модель и значение:
Основные параметры и технические характеристики:
| Тип | СК1-09 | СК1-12 | СК1-18 | СК1-25 | СК1-32 | ||
| Номинальный ток нагрева (А) | 20 | 20 | 25 | 32 | 40 | ||
| Номинальное напряжение изоляции (В) | 690 | ||||||
| Номинальное ударное выдерживаемое напряжение (кВ) | 6 | ||||||
| Номинальная включающая способность | 10 ле | ||||||
| Номинальная отключающая способность | 8ле | ||||||
| Поляки | 3 | ||||||
| Вспомогательный контакт | 1НО + 1НЗ | ||||||
| Кратковременный выдерживаемый ток (А) | 10S | 72 | 96 | 144 | 200 | 256 | |
| АС-3 Номинальный рабочий ток (А) |
220В/230В | 9 | 12 | 18 | 25 | 32 | |
| 380В/400В | 9 | 12 | 18 | 25 | 32 | ||
| 660В/690В | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Мощность АС-3 3 фазы короткозамкнутый двигатель (AC-3) кВт |
220В/230В | 2.2 | 3 | 4 | 5,5 | 7,5 | |
| 380В/400В | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660В/690В | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Рабочая частота (раз/ч) | Электрическая жизнь | 1200 | 600 | ||||
| Механическая жизнь | 3600 | ||||||
| AC-3 Электрическая жизнь (10000/раз) | 100 | 100 | 100 | 100 | 80 | ||
| Механическая жизнь (10000/раз) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Оборудованный тип предохранителя | РТ16-20 | РТ16-20 | РТ16-32 | РТ16-40 | РТ16-50 | ||
| Номинальное напряжение питания управления Us(В) | 50/60 Гц | 12～480 | |||||
| Рабочий диапазон | Втянуть | (85%～110%)США +40℃ | |||||
| Освобождение | (20%～75%)США -5℃ | ||||||
| Средняя мощность катушки переменного тока (ВА) | Начинать | 70 | 110 | ||||
| Хранение | 8 | 11 | |||||
| Класс энергоэффективности | 3 класс | ||||||
| Тепловые потери (Вт) | 2～3 | 3～4 | |||||
| Время срабатывания (мс) | Закрывать | 12～35 | |||||
| Ломать | 5～20 | ||||||
| Проводка главной цепи | гибкий провод без холода нажатие терминала (㎟) |
1 палочка | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 палочки | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| гибкая проволока с холодом нажатие терминала (㎟) |
1 палочка | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 палочки | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Жесткая проволока (㎟) | 1 палочка | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 палочки | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Размер крепежного винта | М3,5 | М4 | |||||
| Момент затяжки (Нм) | 0,8 | 1,2 | |||||
| Проводка контура управления | гибкий провод без холода нажатие терминала (㎟) |
1 палочка | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 палочки | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| гибкая проволока с холодом нажатие терминала (㎟) |
1 палочка | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 палочки | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Жесткая проволока (㎟) | 1 палочка | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 палочки | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Размер крепежного винта | М3,5 | ||||||
| Момент затяжки (Нм) | 0,8 | ||||||
Внешний вид и размер установки:
Размер установки:
| Тип | Макс. | В макс. | С макс. | а | б | ∅ |
| СК1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| СК1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| СК1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| СК1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
